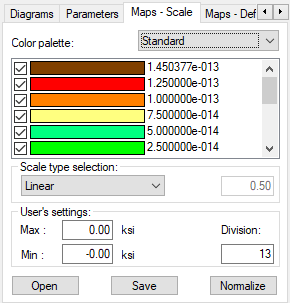

En la ficha Mapas - Escala del cuadro de diálogo Análisis de tensiones - estructura, puede seleccionar la paleta de colores para el mapa de tensiones utilizado en la vista de estructura tridimensional generada.
Cambiar los parámetros de presentación de los mapas de tensiones:
- Seleccione la paleta de colores.
- 16 colores
- 256 colores
- Matices de verde
- Matices de azul
- Matices de rojo
- Matices de gris
Para cambiar un color de una paleta, haga doble clic en el color y, a continuación, seleccione un color diferente en el cuadro de diálogo Color.
- Seleccionar los colores que se van a utilizar en el mapa de cantidad.
- Seleccione un tipo de escala.
- Lineal
- Logarítmica
- Definida por el usuario
Cuando selecciona Definida por el usuario, puede cambiar un color de la escala haciendo doble clic en el color y seleccionando un color diferente en el cuadro de diálogo Color.
- Especifique la configuración del usuario.
- Máximo: valor de fuerza expresado en kips/pulgada cuadrada.
- Mínimo: valor de fuerza expresado en kips/pulgada cuadrada.
- División: número de partes en las que se dividirá el mapa de la cantidad seleccionada.
- Colores que se van a utilizar en un mapa de cantidad y los valores de los colores.
Puede guardar la paleta de colores en un archivo, abrirla desde un archivo o normalizarla. La normalización de la escala ajusta la escala de una cantidad seleccionada adoptando los valores mínimo y máximo de la cantidad seleccionada como límites de intervalo.
