Colocación de varios ejemplares de un modelo de coordinación

Tras añadir un modelo de coordinación, puede colocar varios ejemplares para incorporar contexto al diseño.

Utilice la herramienta Colocar ejemplar del cuadro de diálogo Modelo de coordinación para efectuar lo siguiente:

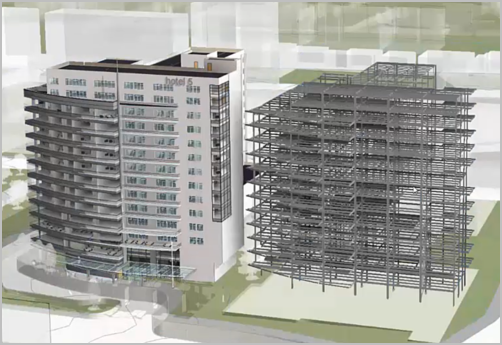

• Para colocar copias duplicadas del modelo de coordinación a fin de planificar la colocación de unidades repetidas. Puede reflejar los ejemplares a voluntad para el diseño. Si ha cargado varios modelos de coordinación, utilice el selector de tipo para cambiar la clase de cada ejemplar explorando la colocación de cada tipo de modelo de coordinación en el contexto de todo el proyecto.
• Para colocar un ejemplar del modelo de coordinación en el contexto del modelo de Revit (aunque el modelo de coordinación siga cargado).
• Para explorar diferentes posiciones del modelo de coordinación en el contenido del modelo de Revit. Esto es factible después de desplazar el ejemplar inicial del modelo de coordinación del punto de reconocimiento o del origen interno.

Para colocar un ejemplar

1. Haga clic en la ficha Insertargrupo Vincular (Modelo de coordinación).
2. Seleccione el modelo de coordinación.
3. En Posición, seleccione una opción:
   1. Origen a origen para alinear el origen del modelo de Navisworks con el origen interno del modelo de Revit.
   2. Coordenadas compartidas para alinear los modelos en función de coordenadas compartidas.
4. Haga clic en Colocar ejemplar.
5. Haga clic en Aceptar.
6. (Opcional) Seleccione el modelo vinculado, desplácelo hasta la ubicación deseada y fíjelo para que no se mueva accidentalmente fuera de su lugar.
