Para controlar las cotas angulares de una familia, aplique una cota angular etiquetada a una línea de referencia.
A diferencia de los planos de referencia (que tienen extensiones infinitas), las líneas de referencia tienen un punto de inicio y un punto final concretos, lo que permite controlar las restricciones angulares dentro de componentes, como celosías de vigas, puertas con batientes o codos.

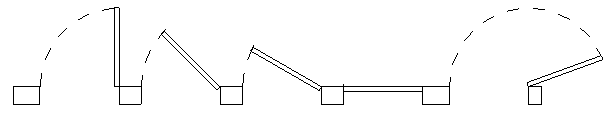

Familia de puertas cargada con línea de referencia con cotas angulares
Vídeo: Rotar la geometría de familia con un parámetro angular
Para añadir y acotar una línea de referencia
- En el área de dibujo (con el Editor de familias en uso), añada una línea de referencia cuyo punto de origen se ubique en el punto donde se prevea la rotación y alinee y bloquee el punto final.
- Añada una cota angular que referencie a la línea de referencia.
- Etiquete la cota.
- En la paleta Propiedades, haga clic en
(Editar tipo).
- En el cuadro de diálogo Tipos de familia, cambie el valor angular de la cota etiquetada y haga clic en Aplicar.
Este proceso se denomina flexionar el modelo. Es importante asegurarse de que la línea de referencia se ajuste según lo previsto antes de añadirle geometría de modelo.
Para añadir y alinear la geometría de un modelo a una línea de referencia
- Defina el plano de trabajo actual en una de las caras de la línea de referencia.
- Añada la geometría de modelo que tenga previsto controlar mediante la acotación angular.
- Pruebe el modelo para asegurarse de que el diseño funciona según lo previsto.
La geometría se mueve con la línea de referencia conforme cambia el ángulo.
