Cree el boceto de los planos de referencia antes de crear la geometría de familia para poder forzar el cursor de los bocetos y la geometría a los planos de referencia.
- Coloque nuevos planos de referencia para que se alineen con los ejes principales de la geometría.
- Debe asignar un nombre a cada plano de referencia para que puedan designarse como plano de trabajo actual. El nombre permite ver el plano de referencia correspondiente, para poder seleccionarlo como plano de trabajo.
- Especifique la propiedad que permitirá realizar acotaciones con relación a los planos de referencia al colocar la familia en un proyecto.

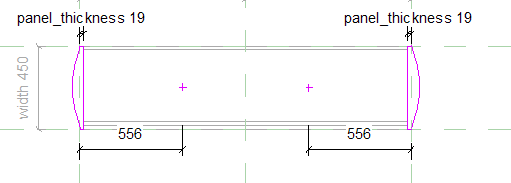

Familia de librerías creada con un esqueleto de planos de referencia.

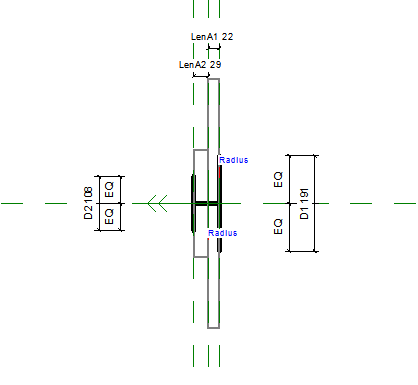

Familia de bridas creada con un esqueleto de planos de referencia

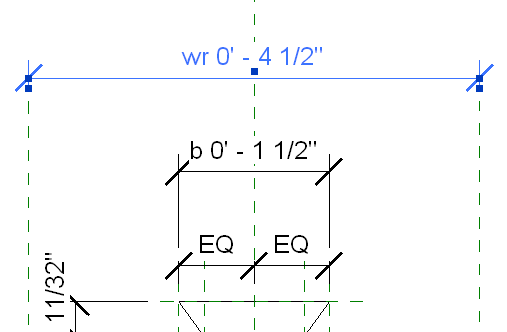

Familia de chapa grecada creada con un esqueleto de planos de referencia
Para trazar planos de referencia
- Haga clic en la ficha Crear
grupo Referencia
(Plano de referencia).
- Especifique los puntos inicial y final del plano de referencia.
- Asigne un nombre al plano de referencia para poder identificarlo cuando abra otras vistas:
- Seleccione el plano de referencia y, en la paleta Propiedades, y en el campo Nombre (en Datos de identidad) especifique un nombre para el plano de referencia.
- Haga clic en Aplicar.
