Patch éditable (Arête)

Une arête est la partie d'un objet patch située entre deux sommets adjacents.

• Sélectionnez un patch éditable > groupe de fonctions Modifier > Affichage de la pile des modificateurs > Développez l'entrée Patch éditable. > Niveau du sous-objet Arête
• Sélectionnez un patch éditable > groupe de fonctions Modifier > panneau déroulant Sélection > (Arête)
• Sélectionnez un patch éditable > Cliquez avec le bouton droit de la souris sur le patch > Quadrant Outils 1 (supérieur gauche) du menu Quadr. > Sous-objets > Arête

Au niveau de sous-objet Arête d'un objet Patch éditable, vous pouvez sélectionner une ou plusieurs arêtes et les déplacer, les faire pivoter et les mettre à l'échelle à l'aide des méthodes standard. Il est également possible, en maintenant la touche Maj enfoncée, de déplacer une arête pour créer un nouveau patch. En effet, l'activation de la touche Maj en cours d'extrusion d'une arête crée un nouvel élément.

Procédures

Pour déverrouiller des arêtes internes :

Lorsque vous déplacez l'une des arêtes externes ou des arêtes limites d'un patch, les arêtes internes adjacentes sont normalement " verrouillées " de manière à se déplacer parallèlement à l'arête externe. Cette action est souvent utile pour uniformiser la transition au niveau du patch. Cette option par défaut est appelée Auto interne.

• Au niveau Patch, vous pouvez modifier la valeur par défaut patch par patch : cliquez sur un patch avec le bouton droit de la souris et, à partir du quadrant Outils 1 (supérieur gauche) du Menu quadr., choisissez Manuel interne. Par la suite, si vous déplacez une arête de limite, les arêtes internes sont affectées de façon non linéaire. Les arêtes internes ne sont plus verrouillées à l'arête externe.
  Avertissement : si vous réaffectez à un patch la valeur par défaut, les modifications apportées en mode Manuel interne sont perdues.

Interface

Panneau déroulant Sélection

Sélectionner arêtes ouvertes

Permet de sélectionner toutes les arêtes utilisées par un seul patch. Cette option permet de résoudre un problème de surface ; les arêtes ouvertes sont alors mises en valeur.

Pour plus d'informations sur les autres commandes de ce panneau déroulant, reportez-vous à la rubrique panneau déroulant Sélection (Patch éditable).

Panneau déroulant Sélection adoucie

Reportez-vous à la rubrique Panneau déroulant Sélection adoucie pour plus d'informations sur les paramètres de ce groupe de fonctions.

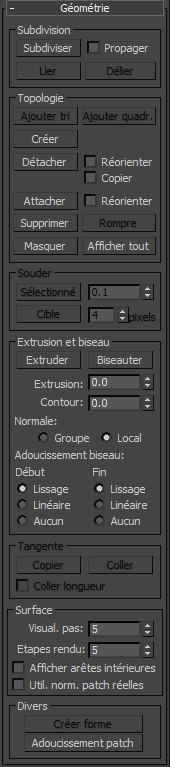

Panneau déroulant Géométrie

Pour obtenir une description détaillée de ces commandes, reportez-vous à la rubrique Panneau déroulant Géométrie (Patch).
