La déformation Pivot fait pivoter les formes autour de leurs axes X et Y locaux. 3ds Max applique automatiquement ce type de déformation lorsque vous activez la case à cocher Contour du panneau déroulant Paramètres peau. Utilisez la déformation Pivot lorsque vous souhaitez contrôler manuellement le degré de rotation.
-
Sélectionnez un objet extrudé. >
Groupe de fonctions Modifier > panneau déroulant Déformations > Pivot
Boîte de dialogue des courbes de déformation pivot

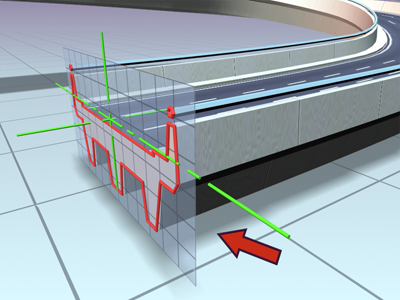

Route extrudée sans pivot

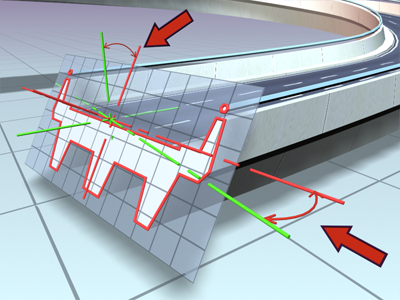

Route extrudée avec pivot activé. La déformation pivot affecte l'orientation des axes X et Y de la forme en fonction de la trajectoire.
Les courbes de déformation pivot ont les propriétés suivantes :
- La courbe de rotation autour de l'axe X est de couleur rouge et celle de rotation autour de l'axe Y est de couleur verte.
- La valeur par défaut des courbes définit une rotation de 0 degré.
- Les valeurs positives font pivoter la forme autour de son axe positif, dans le sens contraire des aiguilles d'une montre.
- Des valeurs négatives la font pivoter autour de son axe positif, dans le sens des aiguilles d'une montre.
Reportez-vous à la rubrique Boîte de dialogue Déformation pour des informations précises sur les commandes de la boîte de dialogue.
Procédures
Pour utiliser la déformation pivot :
-
Sélectionnez un objet extrudé. - Cliquez sur Extrusion dans la pile des modificateurs.
- Cliquez sur Pivot dans le panneau déroulant Déformations.
- Editez les courbes de rotation autour des axes X et Y.
