Déformation d'échelle

Les objets tels que les colonnes peuvent être extrudés à partir d'une forme unique qui change uniquement d'échelle en se déplaçant le long d'un chemin. Utilisez Déformation d'échelle pour obtenir ces types d'objets.

• Sélectionnez un objet extrudé. > Groupe de fonctions Modifier > panneau déroulant Déformations > Echelle

Conseil : l'animation de l'échelle permet de créer l'impression que l'objet extrudé se déplace le long d'un chemin. Avec cette technique, vous pouvez créer des animations dans lesquelles les lettres et les lignes s'inscrivent à l'écran.

Les courbes de déformation d'échelle ont les propriétés suivantes :

• La courbe de mise à l'échelle de l'axe X est de couleur rouge et celle de mise à l'échelle de l'axe Y est de couleur verte.
• Le réglage par défaut de ces courbes s'établit à 100 %.
• Les valeurs supérieures à 100 % élargissent la forme.
• Les valeurs comprises entre 100 et 0 % réduisent la largeur de la forme.
• Les valeurs négatives produisent un effet de mise à l'échelle et de symétrie de la forme.

Reportez-vous à la rubrique Boîte de dialogue Déformation pour des informations précises sur les commandes de la boîte de dialogue.

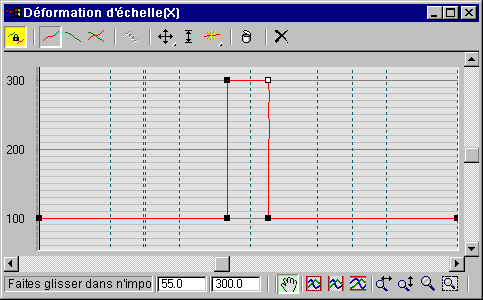

Boîte de dialogue Courbe de déformation d'échelle.

Procédures

Pour utiliser la déformation d'échelle :

1. Sélectionnez un objet extrudé.
2. Cliquez sur Extrusion dans la pile des modificateurs.
3. Cliquez sur Echelle dans le panneau déroulant Déformations.
4. Modifiez les courbes de déformation des axes X et Y.
