Remarque : La réponse est relative à la version 2016. Ces informations peuvent être différentes dans les autres versions.
Les plans de travail facilitent la modélisation des éléments structurels.
Il existe trois méthodes pour créer des plans de travail :
- Dans le SCU courant, dans le plan XOY
- Par trois points
- Par l'origine et la direction de l'axe des Z

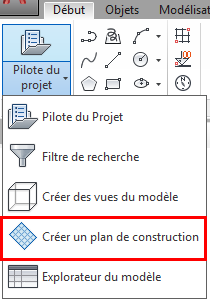

La commande de création d'un plan de travail est accessible à partir du volet Plans de travail de l'Explorateur de projets et à partir de l'onglet de ruban Accueil.
Une boîte de dialogue s'affiche, vous permettant de sélectionner une méthode de création.
- Définition du plan de construction dans le SCU courant, dans le plan XOY
- La position du plan de travail dépend de la position et de l'orientation du SCU dans le plan XOY.
- Sélectionnez un point sur lequel le plan de travail sera placé et saisissez un nom pour le plan de travail.
-

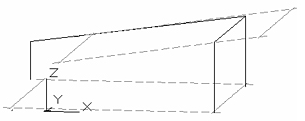

- Le plan de travail est placé dans le plan XOY et le nom s'affiche à côté des lignes qui le définissent et dans l'Explorateur de projets.
-
- Définition du plan de travail en fonction de trois points
- Le plan est défini par trois points quelconques sélectionnés. Le nouveau plan de travail n'est pas dépendant de la position et de l'orientation du SCU. Conseil : Vous pouvez créer des lignes d'aide afin de définir le plan de travail.

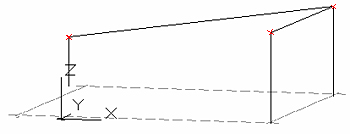

- Par exemple, vous pouvez définir trois points comme dans l'illustration suivante et le nom du plan de travail.
-
- Le nouveau plan de travail est créé.
-
- Définition du plan de travail par l'origine et l'axe des Z
- Sélectionnez 3 points, mais prenez en compte ce que chaque point représente.

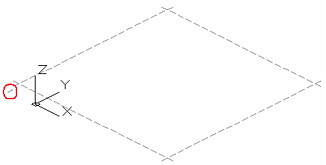

- Le premier point est l'origine du plan de travail (le centre du rectangle délimité par les lignes en pointillés). Ce point est l'origine du plan et peut coïncider avec le "premier point pour l'orientation" (voir étape suivante) qui définit la direction Z du plan de travail.
- Le deuxième point est le premier point du segment qui définit l'orientation de l'axe des Z du nouveau plan de travail.
- Le troisième point est le deuxième point du segment qui définit l'orientation de l'axe des Z du nouveau plan de travail. Avec ces deux points, une ligne perpendiculaire au plan est créée.
- La dernière étape consiste à nommer le nouveau plan de travail créé.
-
- Vous pouvez voir que la ligne est perpendiculaire au nouveau plan. La position du plan de construction ne dépend pas de la position et de l'orientation du SCU.
-
