Remarque : La réponse concerne la version 2016. Ces informations peuvent être différentes dans les autres versions.
Dans Advance Steel, il existe deux catégories de plans :
- Plans généraux
- Plans de fabrication

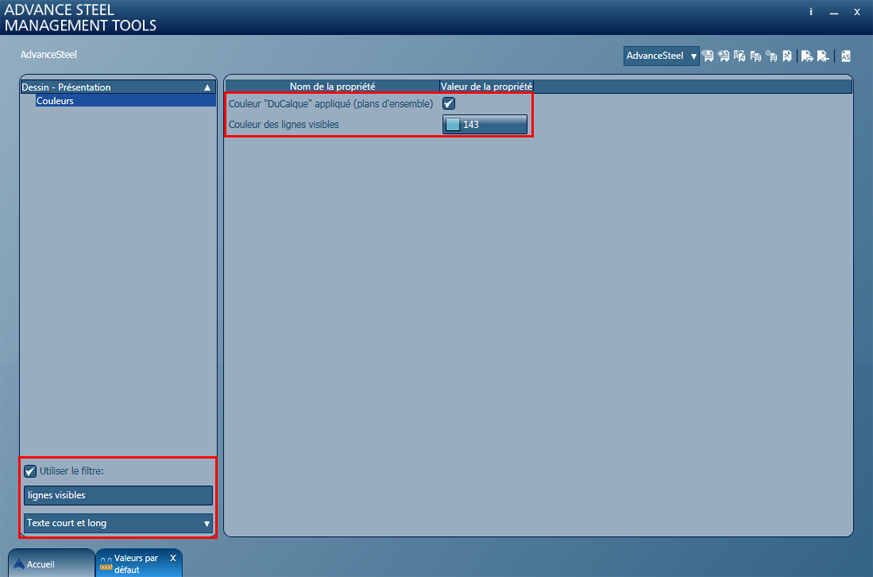

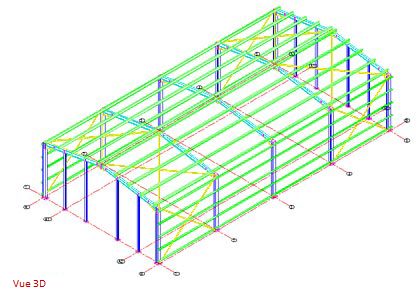

Si la case "Couleur "DuCalque" appliquée (plans d'ensemble)" est activée, la couleur des lignes visibles de plans généraux est la même que la couleur du calque correspondant au modèle.
Conseil : Utilisez les options de filtrage (plans) pour optimiser la recherche.

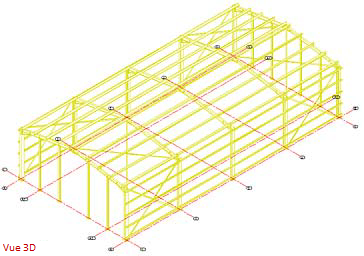

Si la case "Couleur "DuCalque" appliquée (plans d'ensemble)" est désactivée, la couleur des lignes visibles des éléments des plans généraux (d'ensemble) sera définie en fonction de la valeur par défaut "Couleur des lignes visibles".
Les autres types de ligne qui s'affichent dans les plans de fabrication seront définis par les valeurs par défaut suivantes :
- Couleur des lignes cachées dans les plans
- Couleur des lignes de référence
- Couleur des lignes médianes
- Couleur des lignes simples
- Couleur des grilles dans les détails
- Couleur des symboles de soudure
- Couleur des symboles d'objets visibles dans les détails
- Couleur des symboles pour les objets cachés dans les détails
- Couleur des symboles pour les trous visibles
- Couleur des hachures pour les trous visibles
- Couleur des symboles pour les trous cachés
- Couleur des hachures pour les trous cachés
- Couleur des hachures pour le caillebotis
- Couleur des lignes d'aide
- Couleur des lignes de brisure dans les détails
- Couleur du texte du titre du détail
- Couleur des noms d'objet dans les détails
- Couleur des symboles de niveau
