Les soudures dans Advance Steel peuvent être copiées à l'aide de la commande COPIER d'AutoCAD et des commandes Advance Steel.
Commande COPIER d'AutoCAD
Cette commande permet de copier les soudures individuellement ou par groupes d'éléments.
- Copier une soudure individuellement : la particularité de cette copie est qu'elle crée une copie brute de la soudure, à n'importe quel point du modèle. La soudure n'a aucun objet connecté, mais elle conserve ses paramètres tels que le type et l'épaisseur. Vous pouvez ajouter des éléments à ce point de soudure à l'aide de la commande Ajouter objets d'assemblage.
- Copiez la soudure et les éléments connectés. Cela permet de conserver le lien entre la soudure et les éléments connectés. Si la copie s'effectue sur moins d'éléments connectés que la référence d'origine, seuls ces objets seront liés par la soudure.
Commandes de copie d'Advance Steel

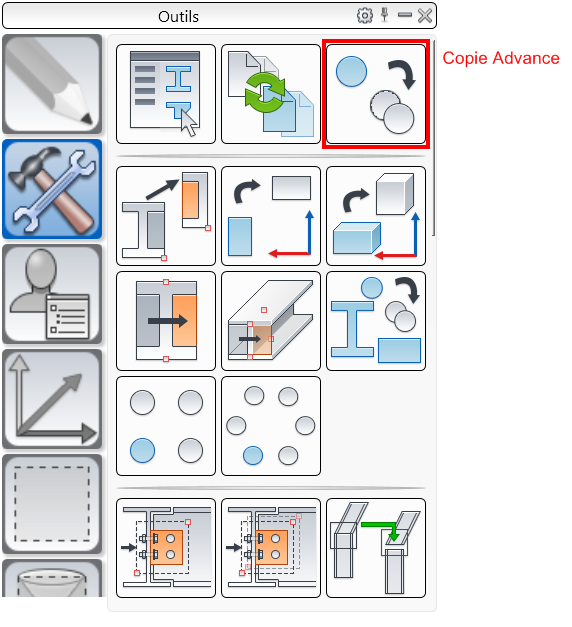

La fonction Copie Advance est accessible à partir de la palette d'outils Advance, de la catégorie Outils ou à l'aide de la commande _ASTransformAndConnect. Les soudures peuvent être copiées selon deux méthodes différentes à l'aide de cette fonction : en copiant les éléments connectés : Copie Advance crée alors la soudure ; en copiant la soudure et en entrant ses connecteurs.
Copie des éléments à l'aide de "Inclure l'assemblage supplémentaire". Cette opération permet de copier les éléments et de créer la soudure en conséquence.
Exemple

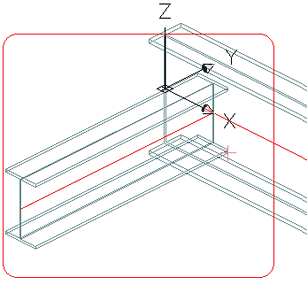

Supposons qu'il existe deux éléments connectés par une soudure.
- Pour accéder à l'outil Copie Advance.

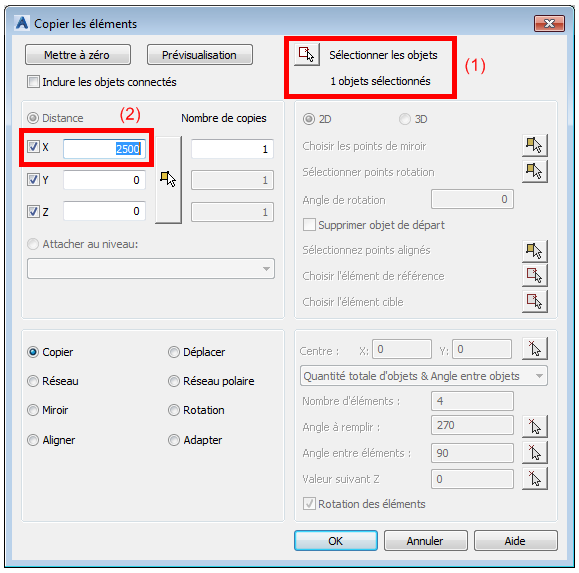

- Sélectionnez l'une des poutres et entrez une distance définie. La sélection de l'objet doit être effectuée sans la soudure.

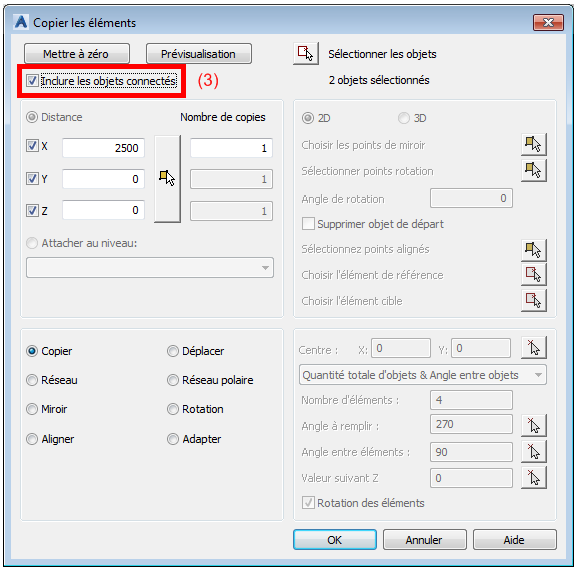

- Sélectionnez Inclure d'autres assemblages.
- Cliquez sur OK.

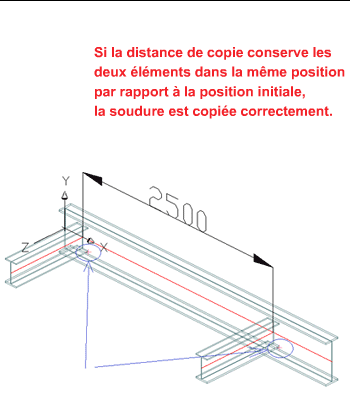

Si sur la position copiée, l'élément trouve l'autre objet connecté dans la même position relative, cet outil copie également la soudure et effectue l'assemblage requis. Si ce n'est pas le cas, vous êtes invité à entrer un nouvel élément de support pour créer la soudure.

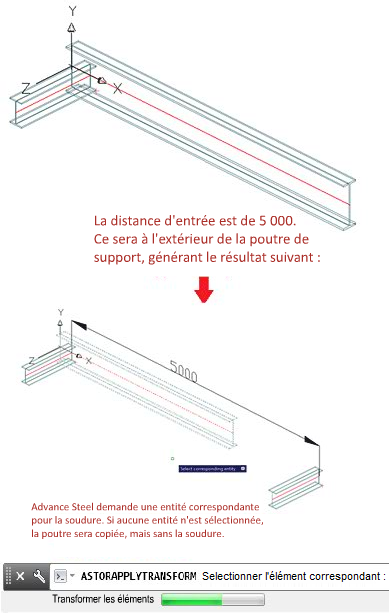

Ou bien, si la distance est trop grande et qu'elle crée l'élément en dehors de la poutre de support :
Copie de la soudure à l'aide de la commande Copie Advance
Cette fonction peut être utilisée pour copier l'objet de soudure. Il est inutile de cocher l'option "Inclure l'assemblage supplémentaire". Les deux options de cette fonction de copie sont les suivantes :
- Si la soudure est copiée vers un emplacement où se trouve une configuration similaire de poutre, la soudure les connecte.

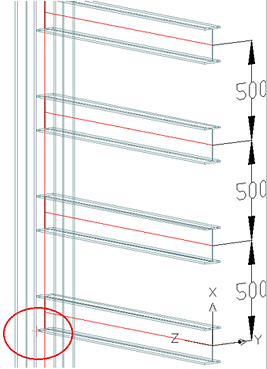

Voir le schéma suivant. Toutes les occurrences dans lesquelles la soudure est copiée (distance 500 sur X, même distance que celle entre les poutres) ont une configuration comme celle du cas initial. Cela signifie que la soudure est copiée et que le lien entre les objets est effectué.
- Une soudure est copiée aux endroits où elle ne parvient pas à trouver les poutres de support. Dans ce cas, l'option Sélectionner une entité correspondante [Ignorer] s'affiche, vous invitant à affecter des éléments connectés à chaque soudure.
