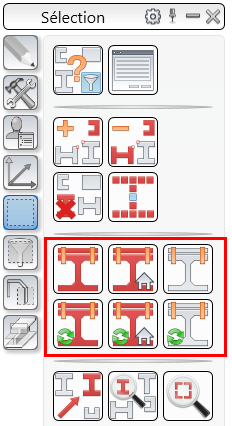

Il existe plusieurs fonctions permettant la mise en surbrillance des objets assemblés, en les marquant en rouge. Ces fonctions sont regroupées dans la palette d'outils Sélection. Elles autorisent :
- L'affichage des objets assemblés dans l'atelier
- L'affichage des objets assemblés sur le chantier
- L'affichage des éléments de connexion.
|
Indiquer les objets connectés Affiche les objets connectés par boulons ou soudures. Sélectionnez la fonction puis une connexion du modèle et validez. Tous les éléments connectés seront mis en évidence en rouge. |
|
Supprimer le marquage + indiquer les objets connectés Supprime le marquage précédent et crée un marquage des objets connectés par boulons ou soudures. Sélectionnez la fonction, puis un modèle et validez. Tous les éléments connectés seront mis en évidence en rouge. |
|
Indiquer les objets connectés à l'atelier Affiche l'objet connecté à l'atelier. Sélectionnez la fonction puis une pièce du modèle et validez. Tous les éléments connectés à l'atelier seront mis en évidence en rouge. |
|
Supprimer le marquage + indiquer les objets connectés à l'atelier Supprime le marquage précédent et crée un marquage de l'objet connecté à l'atelier. Sélectionnez la fonction puis une pièce du modèle et validez. Tous les éléments connectés à l'atelier seront mis en évidence en rouge. |
|
Indiquer les objets de connexion Cette fonction permet d'afficher les éléments reliant des pièces entre elles (soudures et boulons). Sélectionnez la fonction puis une pièce du modèle et validez. Tous les éléments de l'assemblage seront mis en évidence en rouge. |
|
Supprimer le marquage + indiquer les objets de connexion Cette fonction permet de supprimer le marquage précédent et d'afficher les éléments reliant les pièces entre elles (soudures et boulons). Sélectionnez la fonction puis une pièce du modèle et validez. Tous les éléments de l'assemblage seront mis en évidence en rouge. |
