FAQ : comment les tôles elliptiques ou les poutres incurvées sont-elles créées ?

Dans la pratique, il peut être nécessaire d'utiliser des éléments avec une forme elliptique.

Pour créer une tôle qui comporte un contour elliptique ou une poutre incurvée qui suit une trajectoire elliptique, vous devez dessiner une polyligne elliptique.

Par défaut, AutoCAD trace des ellipses qui ne sont pas composées de polylignes et ne peuvent pas être utilisées comme base d'une tôle ou d'une poutre. Par conséquent, vous devez configurer AutoCAD pour tracer des ellipses sous forme de polylignes.

Pour créer des ellipses en tant que polylignes

1. Sur la ligne de commande, entrez la commande PELLIPSE.
2. Entrez 1, puis appuyez sur la touche Entrée.

Remarque : Le paramètre PELLIPSE est stocké dans le dessin afin qu'il soit défini pour chaque modèle.

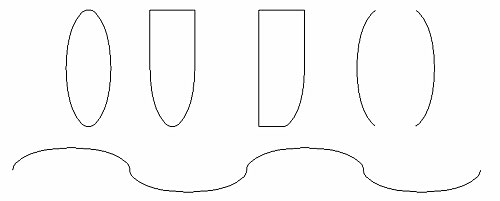

Lorsque la valeur est définie, vous pouvez créer des ellipses et les modifier afin de créer la forme dont vous avez besoin.

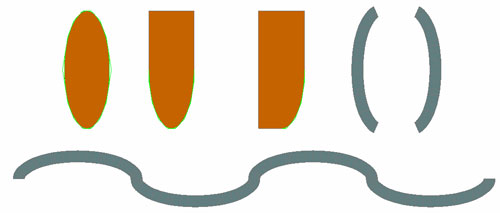

Après la modification, les nouvelles formes peuvent être converties en poutres ou tôles à l'aide de la commande correspondante dans l'onglet Objets le groupe de fonctions Poutres ou Tôles .
