Exemple : utiliser le prototype modifié dans un dessin de détail de caméra

Créez un dessin de détail à l'aide d'un processus (par exemple, les caméras sélectionnées PageFull ANSIE-E).

1. Ouvrez un modèle.
2. Sélectionnez une caméra.
3. Ouvrez le Gestionnaire du plan de fabrication, l'onglet Documents, le groupe de fonctions Gestionnaire de Documents.

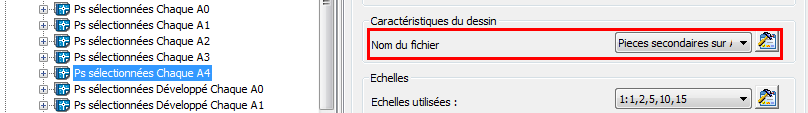

4. Cliquez sur le bouton , situé à côté de la liste déroulante de sélection de nom de fichier.

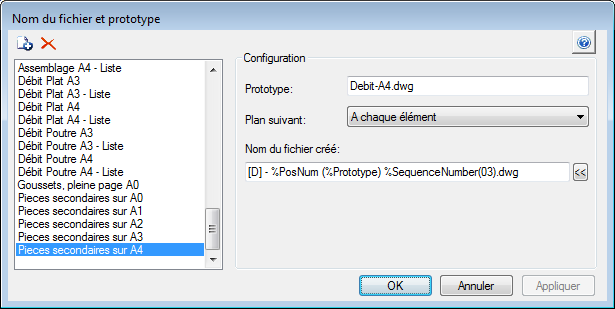

5. Dans la boîte de dialogue Nom du fichier, vous pouvez voir le prototype utilisé et le nom du dessin.





6. Fermez la boîte de dialogue.

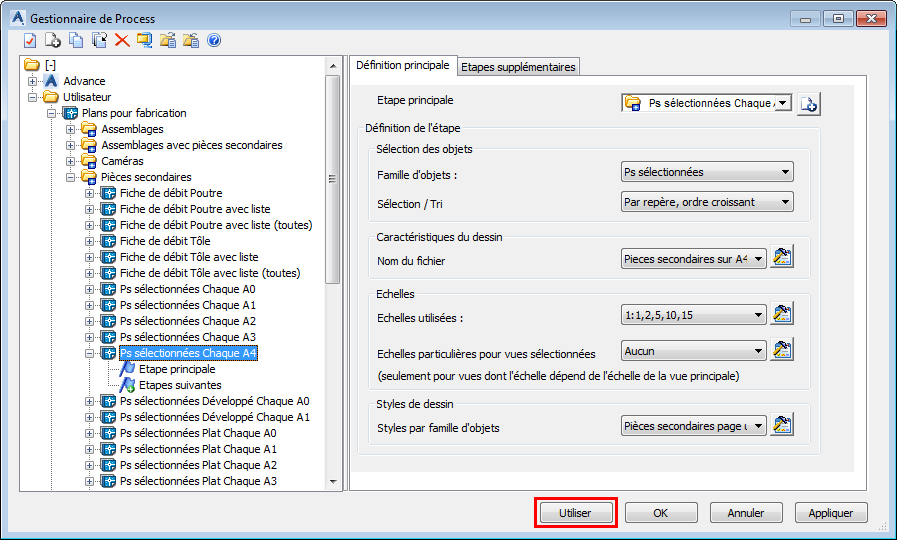

7. Cliquez sur Utiliser dans la fenêtre Gestionnaire du plan de fabrication.





8. Cliquez sur OK dans la fenêtre Propriétés du processus.

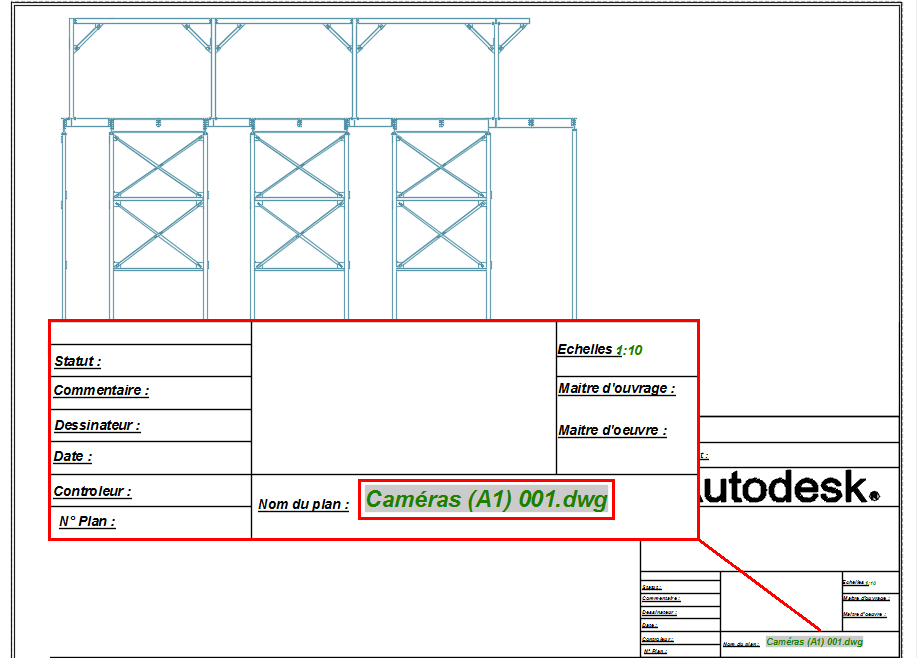

9. Ouvrez le dessin de détail créé pour voir le résultat.
