Les plans de travail peuvent être utilisés pour faciliter la modélisation d'une structure avec des niveaux.
Un niveau est défini par deux plans de travail : le premier définit la base du niveau et l'autre définit la partie supérieure du niveau.
Un élément peut être attaché géométriquement à un ou deux plans de travail (selon le type de l'élément) et dépend d'un niveau.
Lorsque vous créez une structure avec des niveaux, chaque élément créé doit être attaché au niveau actif.

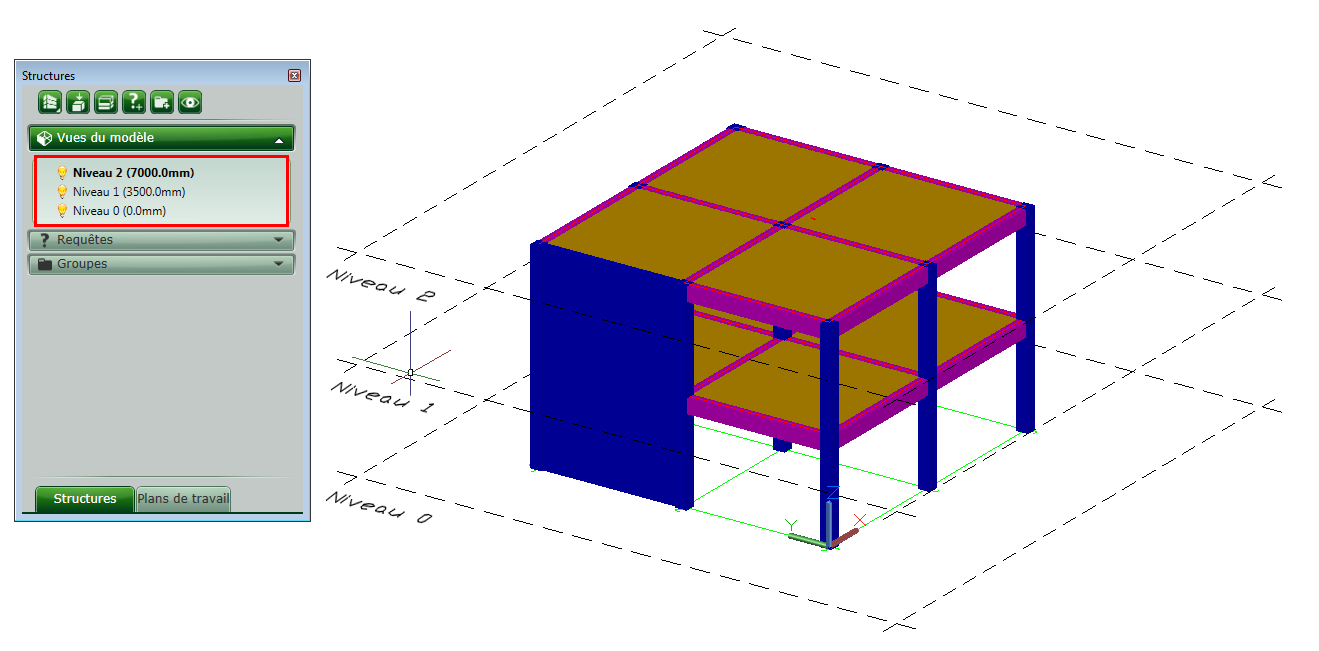

Les niveaux sont affichés dans l'Explorateur de projets. Vous pouvez accéder à l'Explorateur de projets en cliquant sur
(Explorateur de projets) dans l'onglet
Début
> le groupe de fonctions
Projet
.

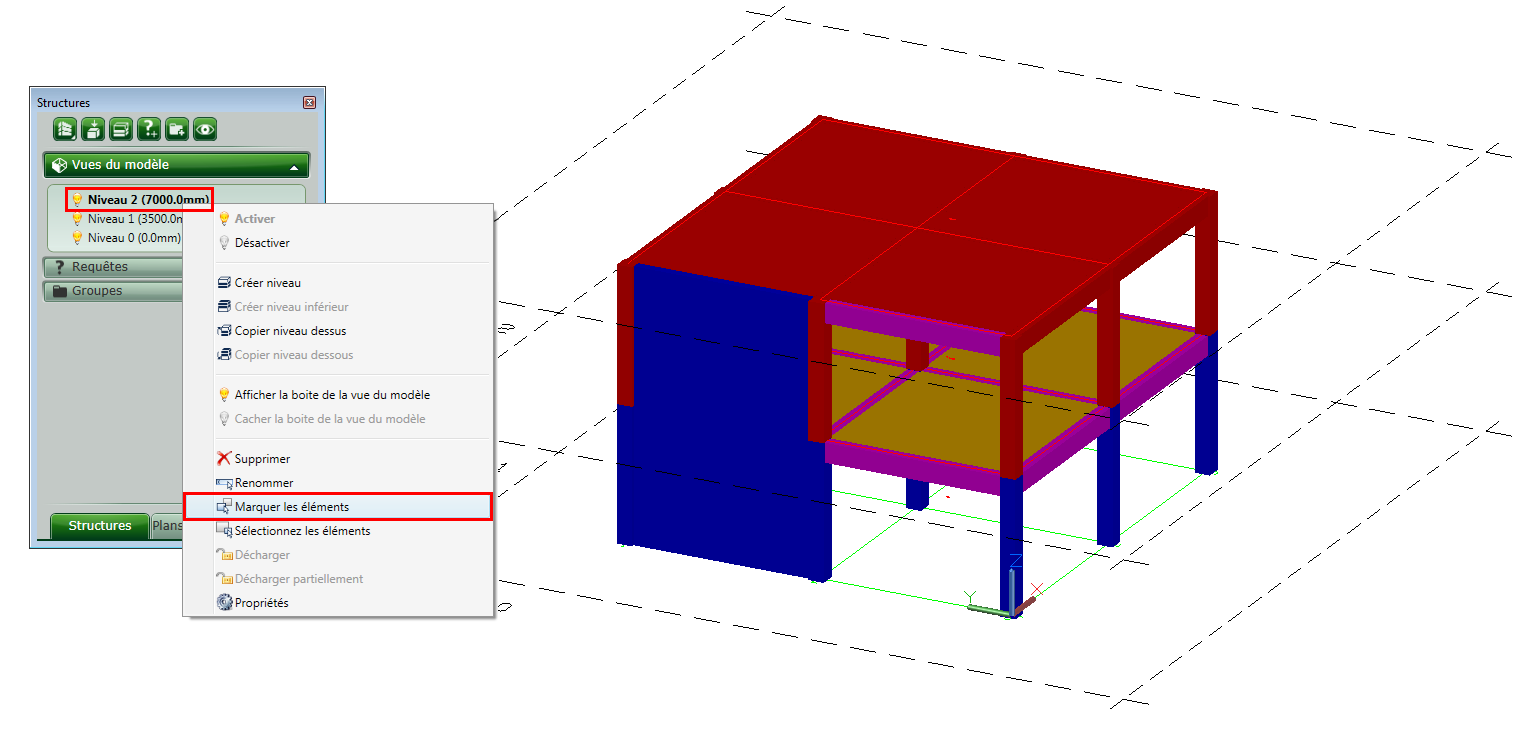

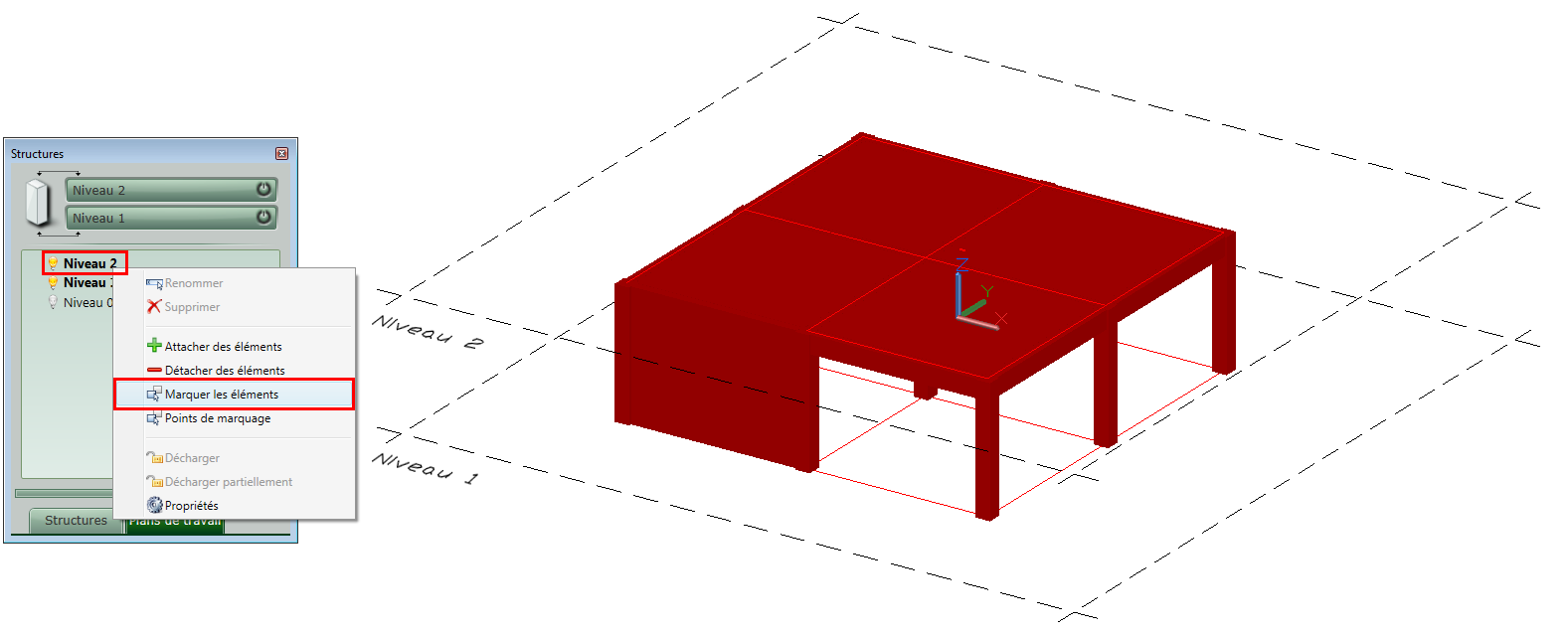

Pour voir les éléments qui sont attachés à un niveau, cliquez avec le bouton droit de la souris sur le niveau et sélectionnez Marquer les éléments. Les éléments attachés au niveau sont mis en surbrillance.
Dans l'Explorateur de projets, le niveau actif est affiché en gras.
Pour activer un niveau, cliquez deux fois dessus, puis sélectionnez Activer.
Lorsque le niveau est actif, les plans de travail définissant le niveau deviennent actifs.
Si vous oubliez d'activer le niveau lors de la définition d'un élément, vous pouvez ensuite l'attacher au niveau de votre choix.
Attachement de différents types d'éléments sur les plans de travail et les niveaux
Si un niveau est activé, les nouveaux éléments du modèle seront créés sur le(s) plan(s) de travail du niveau activé.
- Les murs et les poteaux, qu'ils soient en béton ou acier, s'attachent toujours aux deux plans de travail qui définissent le niveau activé. Vous pouvez ensuite les affecter au niveau* souhaité.
- Les dalles et les poutres, qu'elles soient en béton ou acier, s'attachent toujours au plan de travail qui définit la partie supérieure du niveau activé. Vous pouvez ensuite les affecter au niveau* souhaité.
Si un niveau n'est PAS activé, les nouveaux éléments de modèle sont créés selon le SCU. Pour attacher les nouveaux éléments aux niveaux :
- Commencez par activer le niveau sur lequel vous souhaitez placer ces éléments.
- Pour les murs et les poteaux, qu'ils soient en béton ou acier, attachez-les aux deux plans de travail qui définissent le niveau activé, puis affectez-les au niveau* souhaité.
- Pour les dalles et les poutres, qu'elles soient en béton ou acier, attachez-les au plan de travail qui définit la partie supérieure du niveau activé, puis affectez-les au niveau souhaité*.
*Pour affecter des éléments à un niveau, utilisez la boîte de dialogue des propriétés de chaque élément et sélectionnez le niveau souhaité dans l'onglet Repère, le champ Niveau.

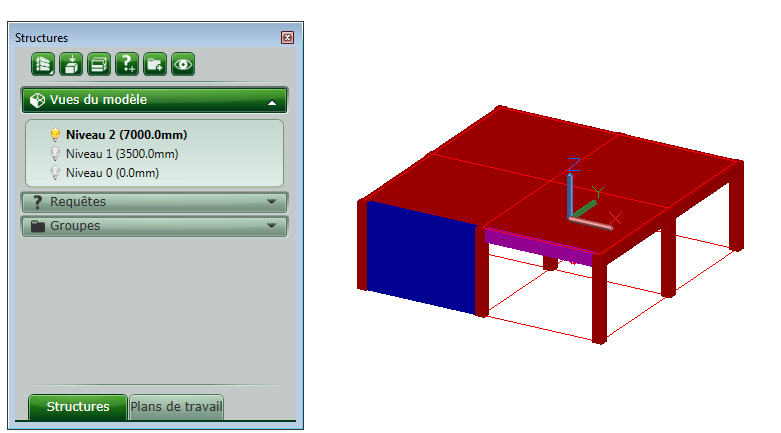

Exemple : affichage des éléments qui ne sont pas attachés à un niveau
Le mur et la poutre ne sont pas attachés au niveau 2. Pour attacher correctement des éléments au niveau souhaité, vous devez suivre deux étapes :
- Attachez les éléments aux plans de travail du niveau 2.
- Attachez les éléments au niveau correspondant.
Attachez les éléments aux plans de travail du niveau 2.

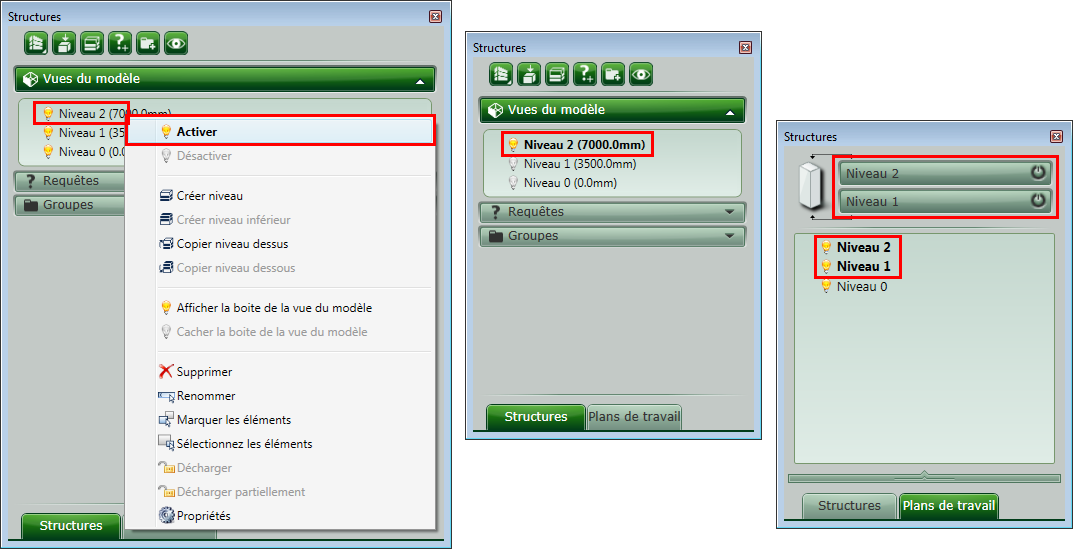

Activez le niveau 2 puis les plans de travail définissant le niveau afin de les voir facilement.

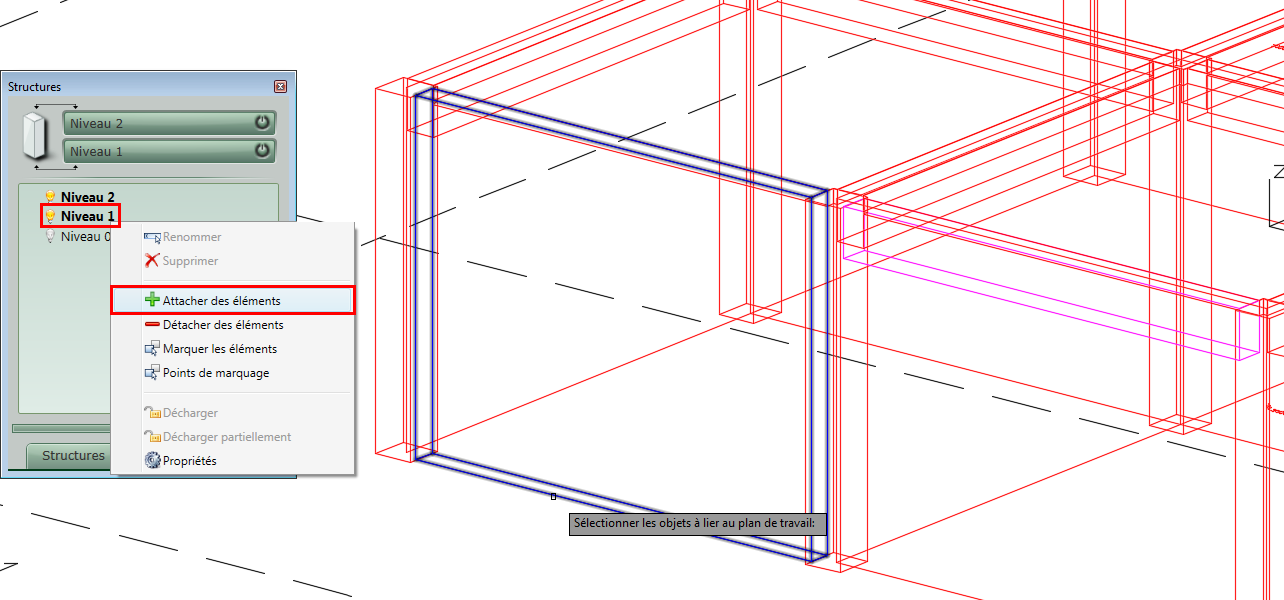

Cliquez avec le bouton droit de la souris sur le plan de travail de base, Niveau 1, puis choisissez Attacher des éléments.
Advance Steel vous invite alors à sélectionner les objets à lier sur le plan de travail. Dans cet exemple, sélectionnez le mur, car le mur, en tant qu'élément structurel, est également défini sur la hauteur du niveau, de sorte que le mur doit être lié aux plans de travail inférieur et supérieur.
Appuyez sur la touche Entrée pour confirmer la sélection et sélectionnez les points de l'élément qui le lieront au plan de travail.

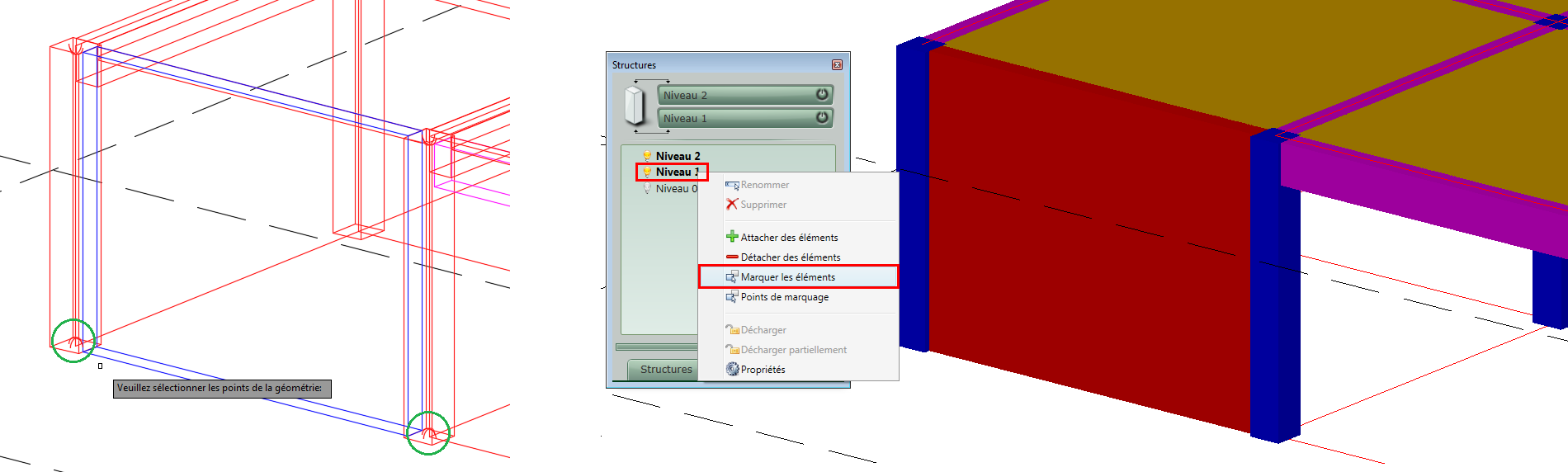

Sélectionnez les points sur la base du mur et appuyez sur la touche Entrée.
Pour vérifier si cet élément est lié au plan de travail "Niveau 1", cliquez avec le bouton droit de la souris sur le plan et choisissez Marquer des éléments. Notez que le mur est marqué.

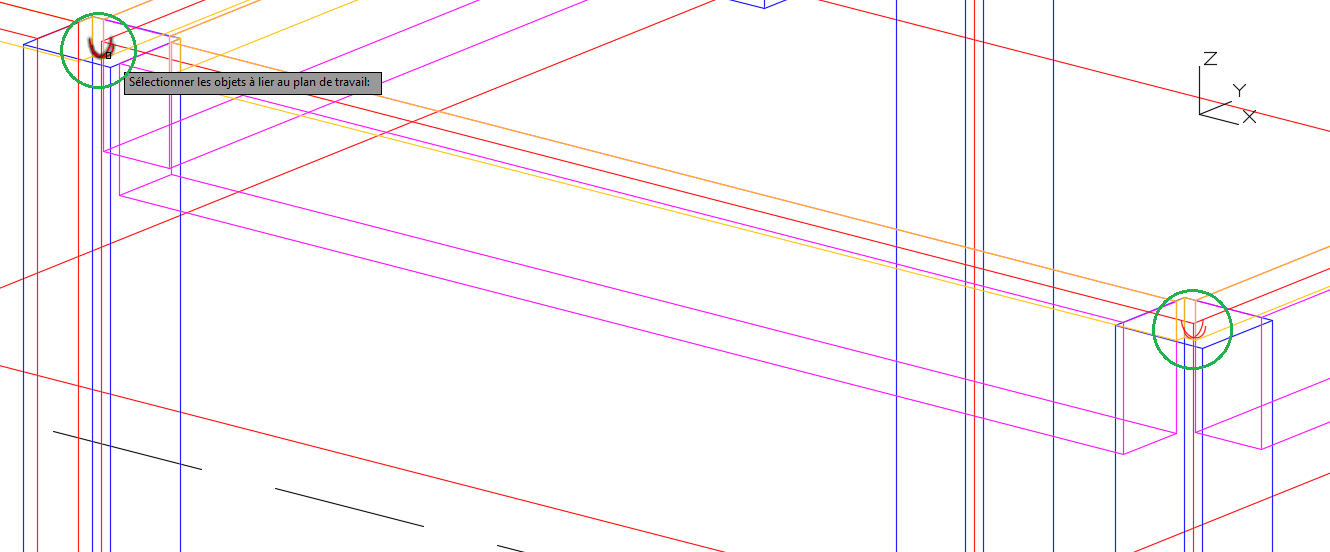

Utilisez la même méthode pour lier la partie supérieure du mur au plan de travail "Niveau 2", mais cette fois, vous sélectionnez la partie supérieure du mur. Attachez la poutre à l'aide de la même méthode, à la différence qu'elle ne sera attachée qu'à la partie supérieure du plan de travail du niveau 2.
Notez que les éléments sont attachés à la partie supérieure du plan de travail.
Affecter les éléments au niveau correspondant
Cette opération peut être effectuée à l'aide des propriétés de chaque élément.

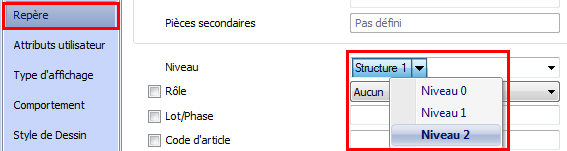

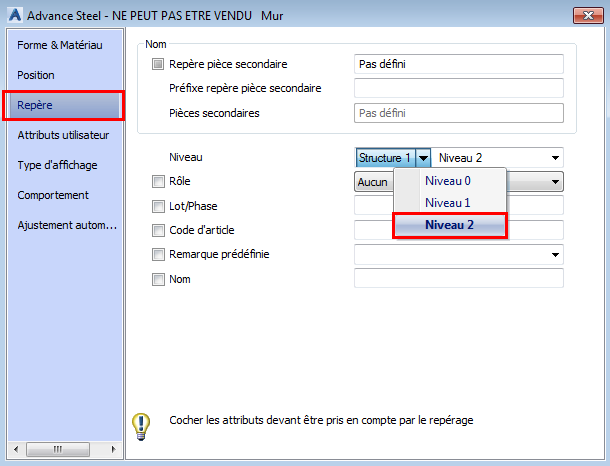

Propriétés du voile :

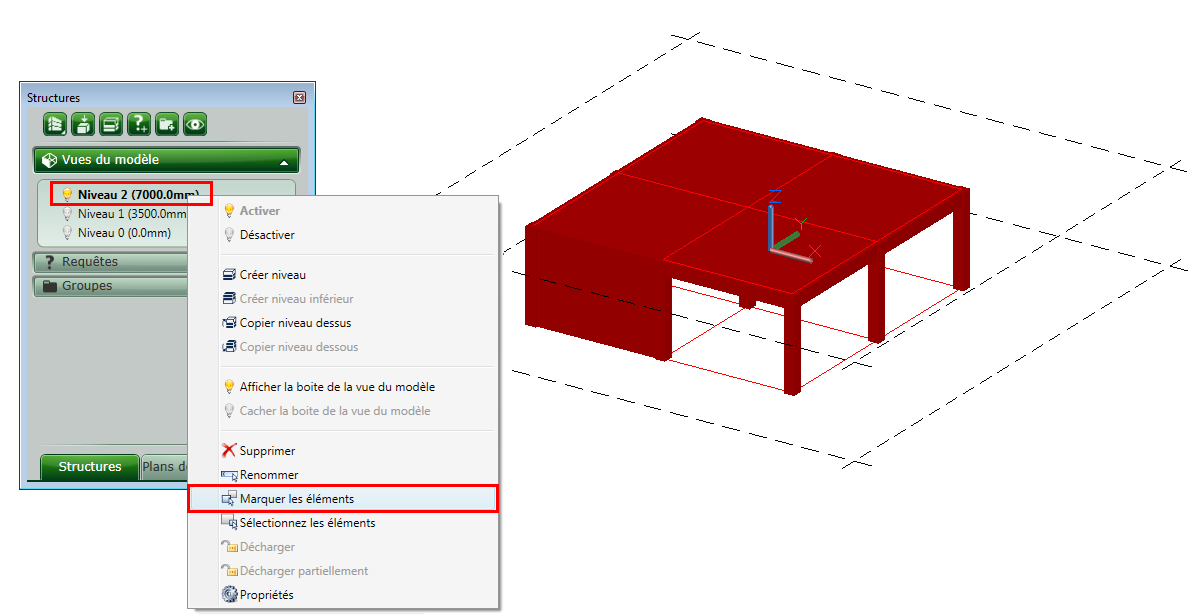

Après avoir sélectionné le niveau auquel chaque élément sera attribué, vous pouvez vérifier si les éléments appartiennent au niveau approprié.
