FAQ : comment définir différentes unités et précisions pour le nom de plaque Advance Steel ?

Dans certains cas, il est nécessaire d'avoir une autre précision ou un autre paramètre d'unité pour un seul élément. Il est possible d'y parvenir dans Advance Steel en définissant des paramètres d'unité et de précision spécifiques pour un seul label.

Par exemple, si vous devez modifier la variable %Width pour une plaque afin d’afficher la valeur en pouces uniquement (et non en pieds), mais en conservant les autres variables de façon à afficher les autres valeurs en pieds et en pouces, vous devez modifier le nom de la plaque par défaut dans les Outils de gestion pour afficher les paramètres de votre choix.

Pour ce faire, vous devez ajouter une phrase spécifique dans le formulaire de [1,2,3] à la définition de variable. Par exemple, la variable %Width doit figurer dans le formulaire %[1,2,3]Width, tandis que la valeur générique 1, 2, 3 doit être remplacée par les clés nécessaires des tables d’unité dans la base de données AstorBase pour définir les paramètres d’unité spécifiques à utiliser.

Exemple

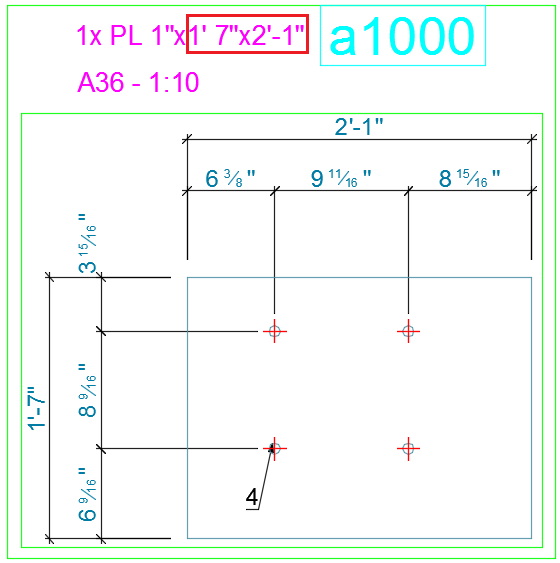

Dans l'image suivante, les valeurs de largeur et de longueur sont affichées en pieds et en pouces :

Dans cet exemple, le nom de plaque sera modifié pour afficher les valeurs de largeur uniquement en pouces (pas en pieds), tandis que le reste des valeurs sera conservé en pieds et pouces.

Pour y parvenir, effectuez les opérations suivantes :

1. Accédez à Outils de gestion  Par défaut  Plaque  Général.
2. Accédez à la propriété du nom de plaque :

   .

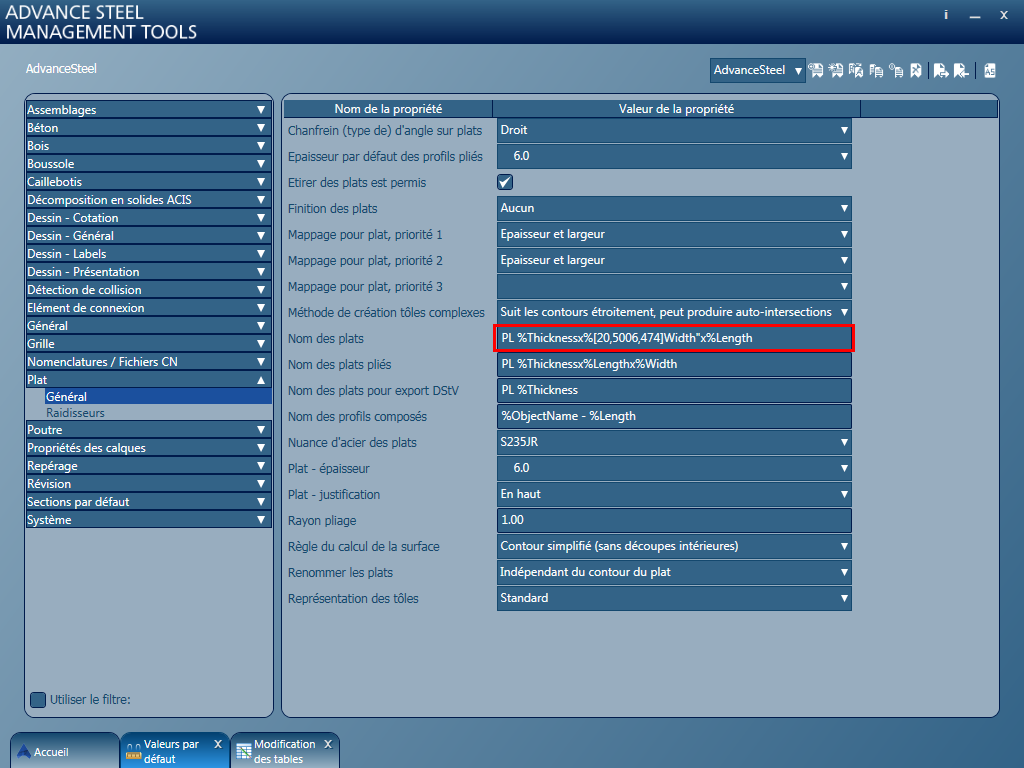

3. Dans le champ de valeur de propriété, saisissez PL %Thicknessx%[20,5006,474]Width"x%Length

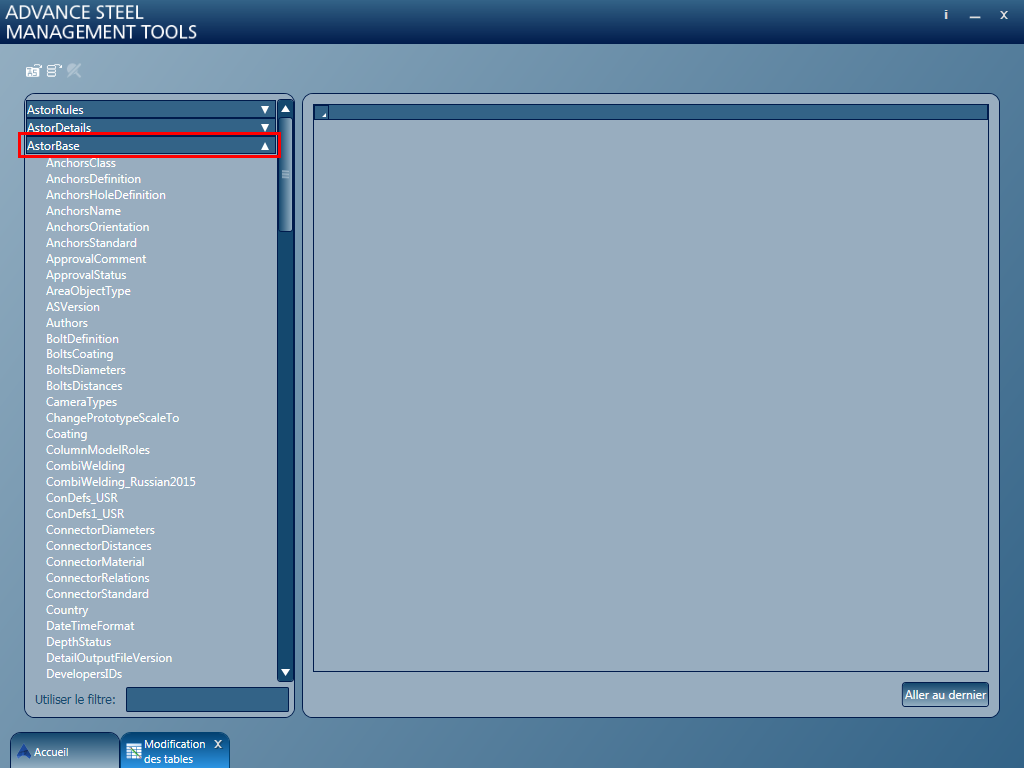

   Pour connaître les clés que vous devez inclure dans "[ ]", accédez à Outils de gestion  Ouvrir ODBC, puis parcourez AstorBase :



   .

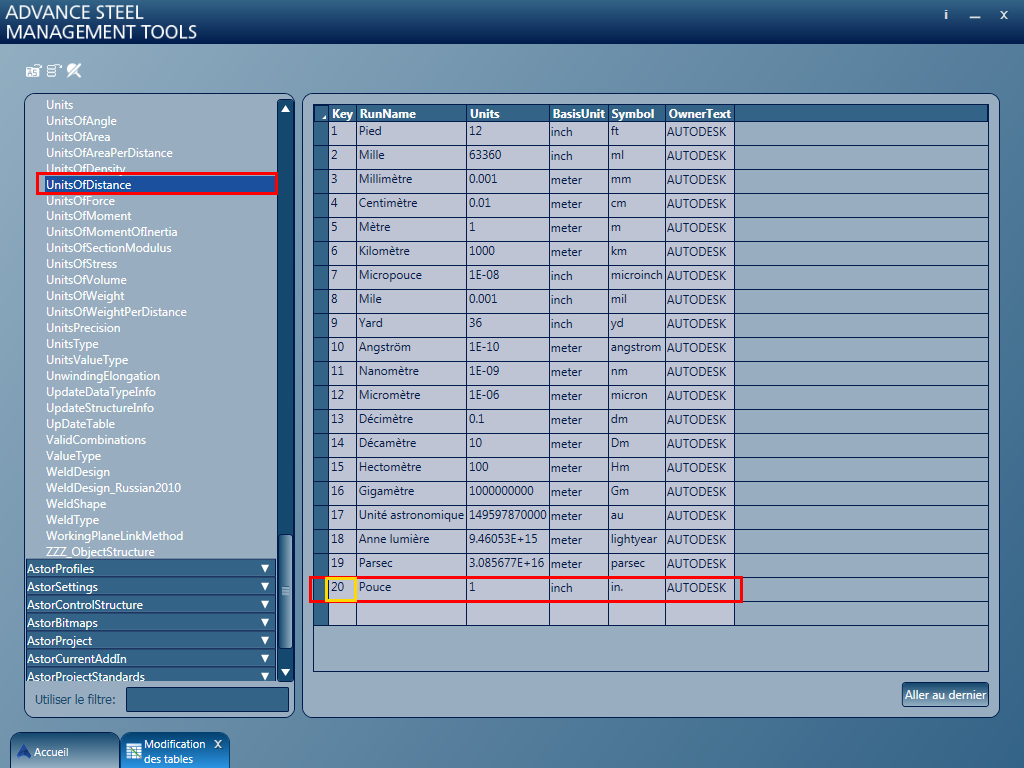

• Le premier chiffre entre "[ ]" est la clé d’unité issue des tables dans la base de données AstorBase, en commençant par UnitOf... (par exemple, depuis la table UnitsOfDistance pour une distance) :

  .

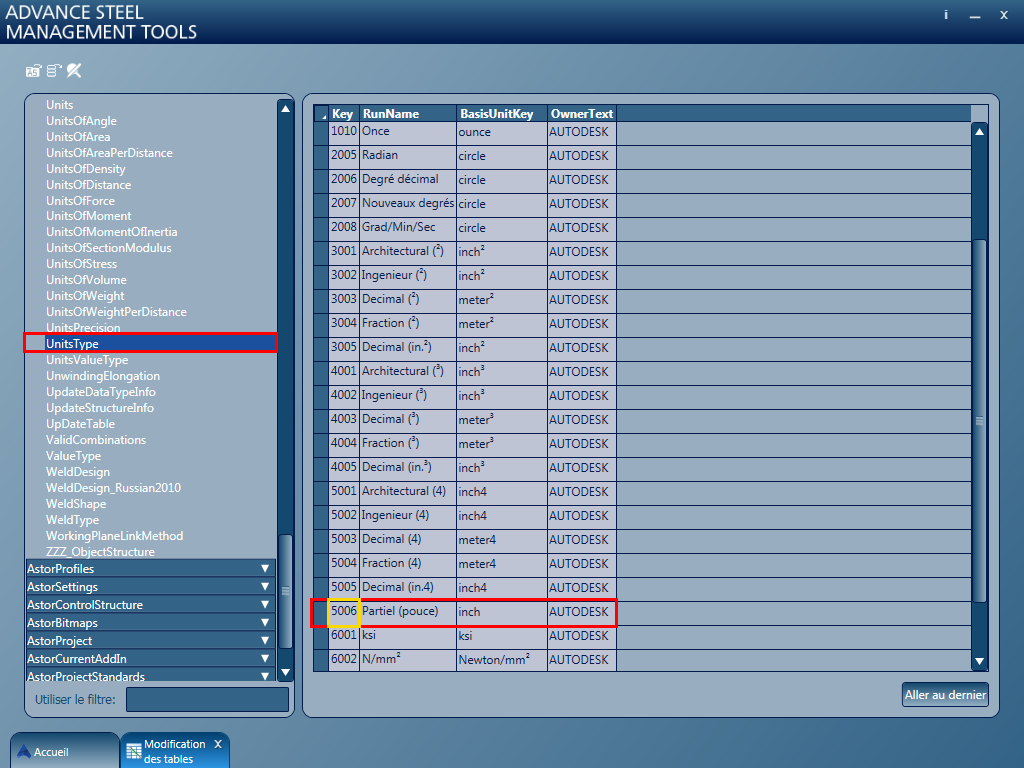

• Le deuxième chiffre est le type d'unité dans la table UnitsType dans la base de données AstorBase :



• Le troisième chiffre est la précision de l'unité dans la table UnitsPrecision dans la base de données AstorBase :



Remarque : Dans cet exemple, [20, 5006, 474] a été utilisé, ce qui signifie :

• Clé 20 dans la base de données AstorBase, table UnitsOfDistance : pouce
• Clé 5006 dans la base de données AstorBase, table UnitsType : fractionnaire (pouce)
• Clé 474 dans la base de données AstorBase, table UnitsPrecision : fractionnaire (pouce)

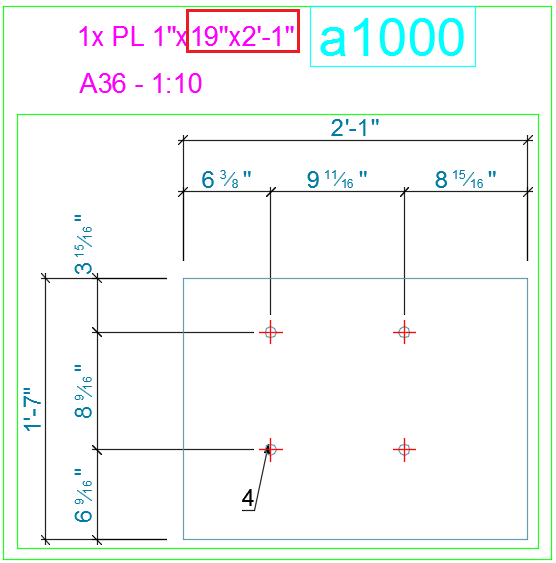

Désormais, dans le dessin de détail, la largeur s'affiche uniquement en pouces, tandis que la longueur est toujours indiquée en pieds et en pouces :
