Vous pouvez dessiner un diagramme schématique en mode (plan) orthogonal. Le mode orthogonal permet de dessiner le diagramme dans une vue en plan à deux dimensions.

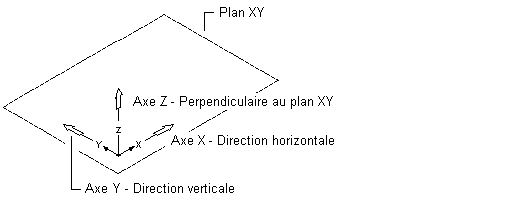

Dans ce mode, l'ajout de lignes et de symboles schématiques s'effectue dans un système de coordonnées général (SCG). Ce système est composé de trois axes : un axe horizontal (axe X), un axe vertical (axe Y) et un axe perpendiculaire au plan XY (axe Z).
Paramètres des dessins orthogonaux
Lors de l'ajout ou du déplacement des lignes ou des symboles, vous pouvez limiter le mouvement du curseur en vous aidant de plusieurs outils :
- La boussole vous aide à placer les lignes ou les symboles.
- Le mode Ortho d'AutoCAD® limite le mouvement du curseur à l'axe horizontal et à l'axe vertical. L'alignement orthogonal dépend de l'angle d'accrochage actuel ou des paramètres actuels de grille et d'accrochage aux objets.
- La grille permet d'aligner les symboles et de visualiser les distances qui les séparent les uns des autres.
- Les outils d'accrochage permettent de placer avec précision les symboles ou les lignes.
Vous pouvez activer ou désactiver ces outils à n'importe quelle phase de dessin ou d'édition.
