Cet élément de profil type crée une représentation de lignes de profil en travers d'une voie de circulation insérée à partir du bord intérieur de la chaussée vers le point de dévers.
Cet élément de profil type utilise la valeur de pente de dévers de la voie extérieure pour l'axe de la ligne de base de la conception du projet 3D. La structure de la chaussée suit les normes décrites dans la rubrique "Structure de chaussée des lignes de profil en travers revêtues" de l'aide d'Autodesk Civil 3D.
Association
Le point d'association se situe sur le bord intérieur de la voie sur la surface finale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type |
Gauche / Droite |
Droite |
|
Point du dévers sur le bord intérieur |
Indique que le bord intérieur de la chaussée doit être codé en tant que dévers |
Oui / Non |
Oui |
|
Largeur |
Largeur de la voie du décalage du bord intérieur au décalage du bord extérieur. |
Numérique, positif |
3.6 m 12.0 pieds |
|
Profondeur de Roulement |
Epaisseur de la couche Roulement (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
|
Profondeur de Revêtement2 |
Epaisseur de la couche Revêtement2 (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
|
Profondeur de base |
Epaisseur de la couche Base (zéro pour omettre) |
Numérique, non-négatif |
0.100 m 0.333 pied |
|
Profondeur de couche de forme |
Epaisseur de la couche de matériau (zéro pour omettre) |
Numérique, non-négatif |
0.300 m 1,0 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Largeur |
Peut être utilisé pour remplacer la valeur de largeur des voies fixe et lier le bord de chaussée à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
|
Crown Elevation |
Peut être utilisé pour remplacer la pente de voie normale et lier le bord extérieur de la voie de circulation à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Axe de rotation du dévers non pris en charge |
Cet élément de profil type ne contribue pas au calcul des points de pivot d'axe de rotation du dévers, S'il est utilisé dans un élément de profil type lui-même utilisé dans le calcul d'un axe de rotation, un |
1 (True) |
|
Largeur de la voie |
Large pente de la voie |
Numérique |
|
% pente voie |
% pente de la voie |
Numérique |
s'affiche dans la présentation. Pour plus d'informations, reportez-vous à la rubrique Comportement

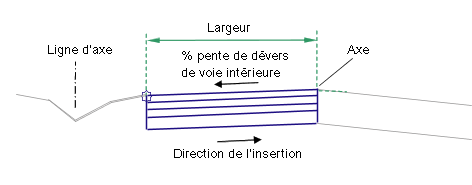

La pente du dévers de la voie intérieure est obtenue à partir des spécifications du dévers pour l'axe de la ligne de base et le signe algébrique de cette valeur est inversé. Dans le cas d'une insertion à gauche, vous obtenez la pente de la voie extérieure droite qui est inversée. Dans le cas d'une insertion à droite, vous obtenez la pente de la voie extérieure gauche qui est inversée. En commençant au point d'association, une surface finale et une couche de forme parallèle sont insérées en utilisant la largeur, la profondeur et la pente inversée du dévers spécifiées. Les liens verticaux ferment la forme à l'une des extrémités de la voie.
Si un nom d'axe horizontal de décalage est attribué au paramètre Largeur pendant la conception du projet 3D, la largeur de la voie varie pour correspondre au décalage de l'axe.

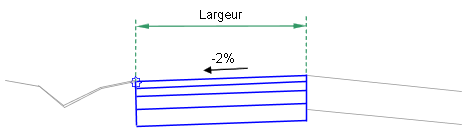

Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens de surface finale, base et couche de matériau pour la largeur et les profondeurs spécifiées sur une pente à -2 %.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
|
P1 |
ETW |
Bordure intérieure de la voie sur la surface finale |
|
P2 |
Crown |
Bordure extérieure de la voie (au point de dévers) sur la surface finale |
|
P3 |
ETW_Pave1 |
Bordure intérieure de la voie sur la couche Roulement |
|
P4 |
Crown_Pave1 |
Bordure extérieure de la voie sur la couche Roulement |
|
P5 |
ETW_Pave2 |
Bordure intérieure de la voie sur la couche Revêtement2 |
|
P6 |
Crown_Pave2 |
Bordure extérieure de la voie sur la couche Revêtement2 |
|
P7 |
Point de chaussée |
Bord de la voie au niveau de la couche de base |
|
P8 |
Point de changement de dévers |
Point d'axe au niveau de la couche de base |
|
P9 |
Point de chaussée |
Bord de la voie au niveau de la couche de forme |
|
P10 |
Point de changement de dévers |
Point d'axe au niveau de la couche de forme |
|
L1 |
Top, Pave |
Surface finale des parties revêtues |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Base |
|
|
L5 |
Forme Assise des terrassements |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Forme |

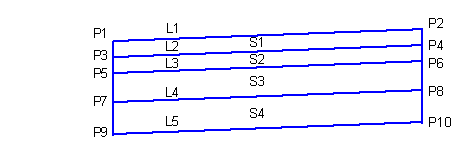

Diagramme de codage
