Intersection Point
Recherchez le point d'intersection implicite ou explicite de deux éléments de géométrie.
Propriétés
Spécifiez les paramètres suivants dans le groupe de fonctions Properties.
| Point | |
| Point Number | Spécifie le numéro du point. Vous pouvez modifier le numéro du point généré automatiquement. |
| Point Codes | Spécifie les codes affectés au point. |
| Type de géométrie de point | |
| Type | Spécifie les paramètres de définition du point d'intersection :
|
| Propriétés de géométrie (deux liens) | |
| Link 1 | Spécifie le premier lien à couper. |
| Link 2 | Spécifie le second lien à couper. |
| Extend Link 1 | En l'absence d'intersection directe, prolonge le lien 1 pour repérer l'intersection apparente avec le lien 2. |
| Extend Link 2 | En l'absence d'intersection directe, prolonge le lien 2 pour repérer l'intersection apparente avec le lien 1. |
| Propriétés de géométrie (pente de point et lien) | |
| Link | Indique le lien à couper. |
| Point | Spécifie le point à partir duquel couper, en fonction de la pente. |
| Extend Link | En l'absence d'intersection directe, prolonge le lien pour repérer l'intersection apparente avec la pente à partir du point. |
| Slope | Indique la valeur de la pente (exprimée en %) par rapport à ce point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur. |
| Extend Slope | En l'absence d'intersection directe, prolonge la pente pour repérer l'intersection apparente avec le lien. |
| Reverse Slope | Inverse la valeur de la pente. |
| Propriétés de géométrie (pentes à deux points) | |
| Point 1 | Spécifie le premier point. |
| Slope 1 | Indique la valeur de la pente (exprimée en %) par rapport au point 1. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur. |
| Point 2 | Spécifie le second point. |
| Slope 2 | Indique la valeur de la pente (exprimée en %) par rapport au point 2. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur. |
| Extend Link 1 | En l'absence d'intersection directe, prolonge le lien 1 pour repérer l'intersection apparente avec le lien 2. |
| Extend Link 2 | En l'absence d'intersection directe, prolonge le lien 2 pour repérer l'intersection apparente avec le lien 1. |
| Reverse Slope 1 | Inverse la valeur de la pente 1. |
| Reverse Slope 2 | Inverse la valeur de la pente 2. |
| Divers | |
| Comment | Indique des remarques concernant le point. Des commentaires peuvent être affichés dans le groupe de fonctions Preview. |
| Show Errors | Affiche ou masque les erreurs d'intersection dans le visualiseur d'événements. |
Exemples
Pour consulter des exemples d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :
Intersection Point Example.pkt

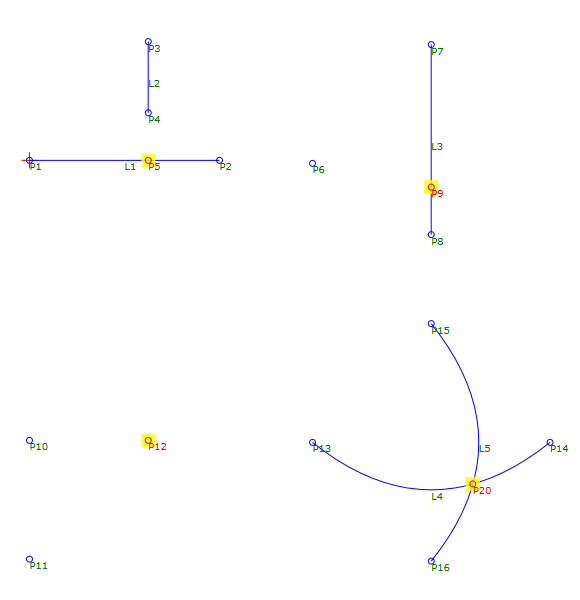

L'exemple PKT contient quatre exemples de points d'intersection. Chaque type de géométrie de point est défini par des paramètres, tels que des liens et des pentes. Dans l'organigramme, chaque exemple est créé dans une séquence distincte. Pour passer en revue les paramètres, sélectionnez le point d'intersection dans l'organigramme, puis vérifiez les propriétés de géométrie dans le groupe de fonctions Properties.
Deux types de géométrie de point de deux liens sont illustrés.
- Dans le premier exemple, deux liens ne se croisent pas de manière explicite. La propriété Extend Link 2 est sélectionnée ; elle prolonge le lien vertical pour repérer son intersection apparente avec le lien 1.
- Le second exemple utilise deux courbes qui se croisent en un point. Remarque : Lorsqu'une courbe est utilisée comme lien sécant, le point d'intersection est situé à l'intersection entre un des segments d'arc discrétisé de la courbe et l'autre objet. La modification du maillage par approximation des arcs de la courbe déplace le point d'intersection.
