Utilisez les poignées pour modifier manuellement les tronçons dans un dessin de profil en long.
Dans les descriptions suivantes, n’oubliez pas que l’ajustement des tronçons à l’aide des poignées ne vous empêche pas de modifier l’angle d’une canalisation au-delà de la déflexion admissible. Les canalisations qui ont atteint la déflexion admissible peuvent être détectées à l’aide de la commande Exécuter le contrôle de la norme de conception.
Les poignées décrites dans les sections suivantes sont représentées en rouge dans chaque illustration.

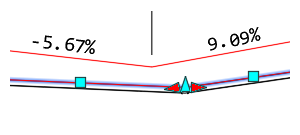

Point d’intersection : allonger
Ces poignées vous permettent de raccourcir ou d’allonger un segment de tronçon.
La direction du tronçon qui est allongé ou raccourci reste la même, que celui-ci soit connecté à une autre canalisation sous pression, à un autre raccord ou à un accessoire hydraulique.
Point d’intersection : déflexion
Ces poignées vous permettent de modifier l’angle au niveau d’un point d’intersection dans un tronçon. L’angle est mesuré à partir de la ligne d’axe du segment de tronçon. Lorsque la poignée est sélectionnée, vous pouvez déplacer le tronçon ou entrer l’angle de déflexion à appliquer. Lorsque vous déplacez les poignées dans la direction du tronçon, celui-ci s’étend de la même manière qu’avec les poignées d’extension.

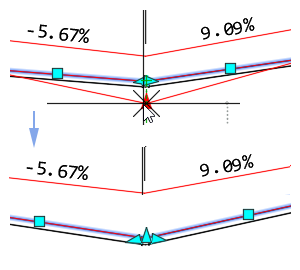

L’illustration suivante montre une poignée de déflexion sélectionnée, et les indicateurs visuels de la portée de la déflexion selon laquelle la canalisation peut être déplacée.
Les canalisations connectées dans un tronçon se déplacent également et ajustent leurs points d’intersection pour s’adapter au nouvel emplacement.

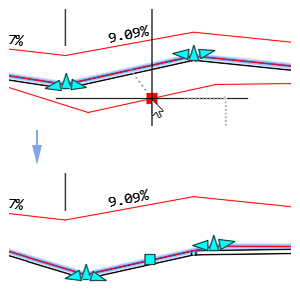

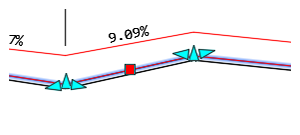

Milieu : déplacement
Ces poignées vous permettent de déplacer un segment de tronçon vers un nouvel emplacement. La direction et la longueur du tronçon reste inchangées.
Les canalisations connectées dans un tronçon se déplacent également et ajustent leurs points d’intersection pour s’adapter au nouvel emplacement de tronçon.

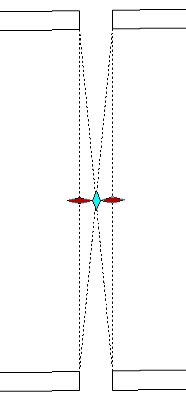

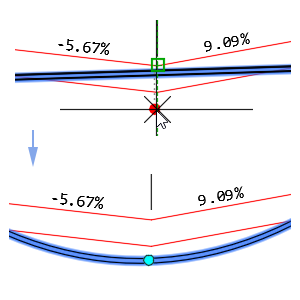

Milieu de la canalisation : courbe
Ces poignées vous permettent de convertir une canalisation droite sélectionnée d’un réseau sous pression en canalisation incurvée.

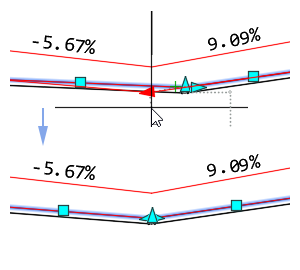

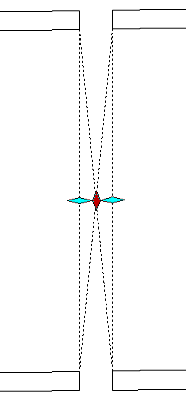

L’illustration suivante montre une poignée de rayon sélectionnée et les indicateurs visuels de la géométrie de canalisation incurvée lorsque le rayon est ajusté.
Les canalisations connectées dans un tronçon se déplacent également et ajustent leurs points d’intersection pour s’adapter à la nouvelle géométrie de canalisation incurvée.

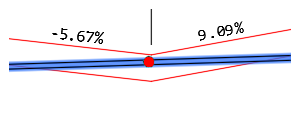

Accessoires hydrauliques : altitude
Cette poignée permet de déplacer un accessoire hydraulique vers le haut et vers le bas (en modifiant son altitude). Les canalisations connectées se déplacent avec l’accessoire hydraulique.

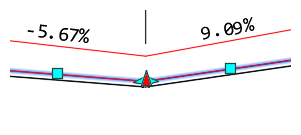

Accessoire hydraulique : glissement
Ces poignées permettent de déplacer un accessoire hydraulique sur une canalisation sous pression. L’accessoire hydraulique sélectionné ne peut pas être déplacé au-delà d’un autre composant de réseau sous pression.
