Modifiez votre réseau sous pression basé sur la trajectoire avec des coudes aux points d’intersection verticaux des tronçons.
Ajout d’un coude et d’un point d’intersection vertical à un tronçon dans un dessin de profil en long
- Sélectionnez un tronçon dans le réseau sous pression dans le dessin de profil en long. L’onglet Création de ligne de profil en long du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Présentation
Ajouter un coude/PIV
.
-
Sélectionnez un point dans le dessin pour le coude. Si le point est placé à l’extérieur du tronçon, celui-ci s’ajuste pour s’adapter au nouveau coude.

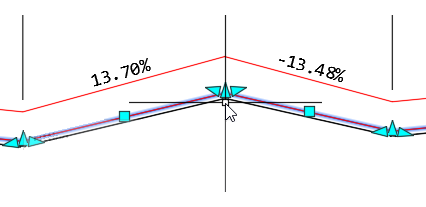

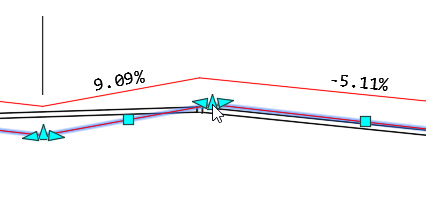

Un point d’intersection est placé avec un raccord de coude.
- Utilisez les poignées du tronçon pour ajuster davantage celui-ci.
Suppression des points d’intersection verticaux redondants ou inutiles d’un tronçon dans un dessin de profil en long
- Sélectionnez un tronçon dans le réseau sous pression. L’onglet Création de ligne de profil en long du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Présentation Supprimer le coude/PIV
.
- Sélectionnez le tronçon.
-
Cliquez à proximité du point d’intersection que vous souhaitez supprimer.

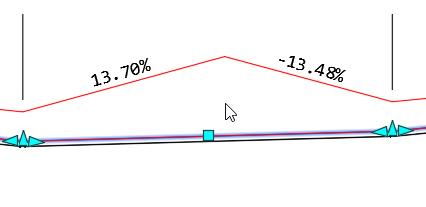

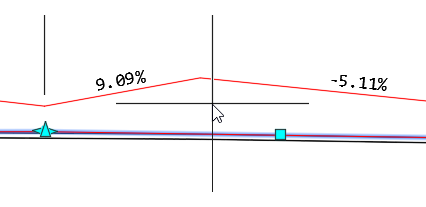

Le point d’intersection est supprimé, et la géométrie du tronçon s’ajuste pour compenser la nouvelle trajectoire du tronçon.
- Utilisez les poignées du tronçon pour ajuster davantage celui-ci.
