Dans un réseau sous pression, vous pouvez couper une canalisation dans un tronçon ou joindre deux tronçons.
Couper une canalisation dans un réseau de canalisations, créant ainsi deux tronçons distincts
- Sélectionnez un tronçon dans le réseau sous pression. L’onglet Création du plan du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Modifier
Couper le tronçon Trouver.
- Choisissez un point sur le tronçon pour la coupure.

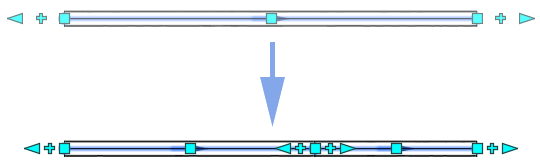

La canalisation est divisée en deux tronçons distincts dans le même réseau sous pression.
- Utilisez les poignées des tronçons pour ajuster davantage votre dessin.
Joindre deux tronçons pour former un seul tronçon indépendant
- Sélectionnez un tronçon dans le réseau sous pression. L’onglet Création du plan du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Modifier Fusionner les tronçons Trouver.
- Sélectionnez le premier tronçon.
- Sélectionnez le deuxième tronçon à fusionner avec le premier.
Le tronçon est fusionné et un raccord est placé.
- Utilisez les poignées des tronçons pour ajuster davantage votre dessin.
Les canalisations connectées doivent avoir leurs poignées de déflexion d’extrémité accrochées ensemble pour pouvoir être fusionnées.
