Utilisez les lignes de profils en travers de projet 3D pour examiner les profils types qui constituent un modèle de projet 3D, ainsi que les objets Civil environnants, tels que les surfaces et les réseaux de canalisations.
Les tabulations sont créées le long d'un axe de ligne de base du projet 3D. Les lignes de profil en travers et les dessins de profils en travers permettent de visualiser le projet 3D et le terrain environnant selon une largeur de bande spécifique de chaque côté de la ligne de base. Les lignes de profil en travers peuvent également servir au calcul des volumes des matériaux du projet 3D.
Si une tabulation croise des profils types figurant sur une autre ligne de base, ceux-ci peuvent également être inclus dans les calculs de volume réalisés sur le groupe de tabulations.
Positionnement des tabulations dans un projet 3D
En fonction de l'angle de la tabulation par rapport à la ligne de base principale, une ligne de profil en travers de projet 3D peut s'afficher de deux façons différentes.

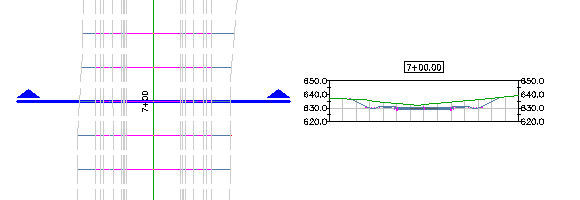

Perpendiculaire à une ligne de base de projet 3D
Si la tabulation est perpendiculaire à la ligne de base principale, la ligne de profil en travers reproduit le profil type de projet 3D inséré à l'abscisse curviligne au niveau de laquelle la tabulation croise la ligne de base.

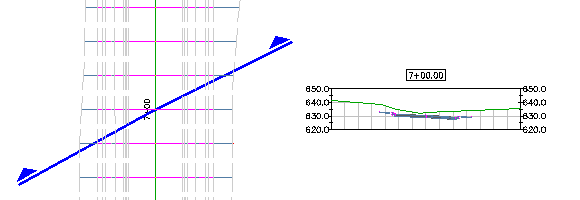

Selon un angle par rapport à une ligne de base de projet 3D
Lorsque la tabulation n'est pas perpendiculaire à la ligne de base principale, la ligne de profil en travers échantillonne le modèle de projet 3D, crée un solide des éléments de profil type que la tabulation croise, identifie les objets (liens, points et formes) sur le solide sectionné, puis coupe le solide pour créer une représentation en travers.
Echantillonnage de plusieurs lignes de base de projet 3D
Une ligne de profil en travers de projet 3D peut échantillonner plusieurs lignes de base de projet 3D. La création d'une ligne de profil en travers de projet 3D qui échantillonne plusieurs lignes de base se décline en deux étapes :
- Sur la ligne de base principale (à laquelle la tabulation est attachée), le profil type de projet 3D inséré au niveau de l'abscisse curviligne la plus proche le long de la ligne de base est reproduit.
- Sur d'autres éléments de profil type qui coupent la tabulation, celle-ci échantillonne chaque élément de profil type, crée un solide des éléments de profil type, sectionne le solide afin de produire une représentation en coupe et identifie les objets (tels que les liens, points et formes) sur le solide sectionné.
Remarque : Sur les éléments de profil type échantillonnés qui ne sont pas attachés à la ligne de base principale, les liens d'entrée en terre sont reproduits uniquement si la tabulation est perpendiculaire à la ligne de base du profil type. Pour afficher l'entrée en terre complète dans une ligne de profil en travers de ligne de base, créez plusieurs surfaces supérieures de l'ensemble des projets 3D échantillonnés, puis échantillonnez les surfaces supérieures du projet 3D.

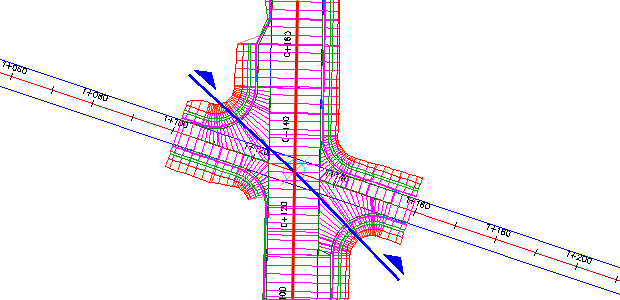

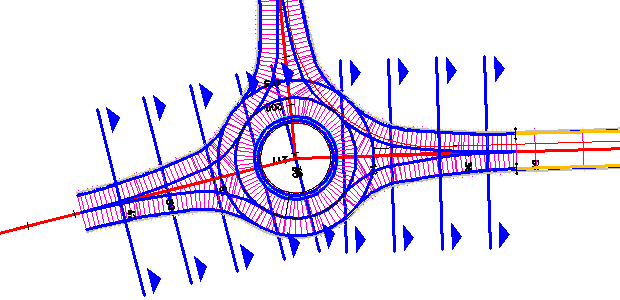

Vous pouvez échantillonner des coupes d'un projet 3D complexe ou de plusieurs projets 3D, comme des intersections, carrefours giratoires, impasses, bretelles de sortie et voies d'accès. Dans les illustrations suivantes, les projets 3D sont composés de plusieurs lignes de base. A l'aide des tabulations illustrées, les lignes de profil en travers peuvent échantillonner toutes les lignes de base que les tabulations croisent.
Les formes de projet 3D sont utilisées dans le calcul du volume des matériaux. Lorsque vous effectuez une analyse de la quantité des matériaux, toutes les formes de projet 3D sont utilisées dans le calcul.
|
Utilisez une seule ligne de profil en travers pour échantillonner plusieurs lignes de base ou projets 3D en même temps. |
