Pour créer une feature enroulée sur le 4ème axe à partir d'un modèle 3D :

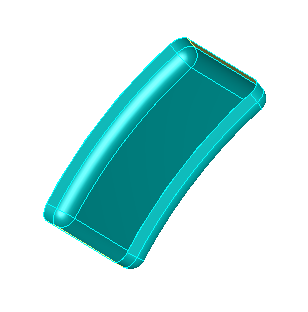

- Choisissez une feature que vous voulez usiner sur la pièce.
- Vérifiez qu'il s'agit d'une feature enroulée. Si la feature ne contient que des côtés droits, elle peut être découpée avec une feature 2,5D normale.
- Prenez en compte les restrictions de l'enroulement de 4ème axe pour s'assurer que l'enroulement est approprié pour la feature.
- Est-ce que les côtés traversent le centre de l'axe d'enroulement ? Si vous devez absolument usiner ces côtés avec précision, vous devez utiliser Couper les côtés perpendiculaire à l'axe d'indexage.

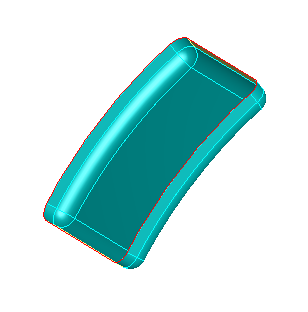

- Utilisez les arêtes de surface pour extraire une courbe à partir du modèle solide :
- Déroulez la courbe. Assurez-vous d'utiliser l'option pour projeter sur le SCU. La courbe peut avoir l'air étrange, mais elle fonctionne.
- Faites enrouler la feature autour de l'axe d'indexage.

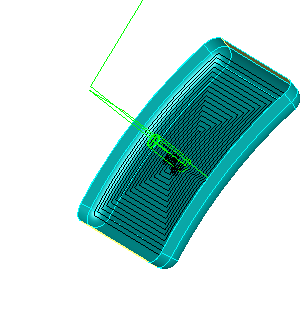

- Générez les parcours d'outils. Si vous avez un quelconque problème, examinez les restrictions d'enroulement de 4ème axe.
Remarque : Cette option n'est pas disponible dans l'assistant de feature. Si vous utilisez l'assistant, vous devez créer une feature normale et l'éditer pour la changer en feature enroulée.
