Rainures de face simples

Les rainures de face simples, également appelées rainures de gravure, offrent une approche en passe unique pour fraiser une rainure. Les rainures de face simples sont coupées avec une passes horizontale, avec un outil dont le diamètre correspond à la largeur de la rainure.

Les points de plongée et les paramètres d'accostage sont ignorés pour les rainures simples.

Pour une rainure simple, FeatureCAM utilise le processus suivant :

1. Détermine le type d'outil à utiliser en se basant uniquement la largeur de la rainure. C'est la même chose pour une rainure régulière, sauf que le diamètre d'outil doit être égal à la largeur de la rainure. Vous pouvez remplacer l'outil sélectionné automatiquement.
2. Utilise les avances et les vitesses d'usinage de fente en se basant sur la matière à usiner. C'est la même chose pour une rainure régulière, sauf que les avances et vitesses d'usinage de fente sont utilisées.
3. Génère une passe unique, possiblement en plusieurs passes-Z selon la profondeur de la rainure. L'ébauche et la finition sont effectuées en une seule passe. Il n'y a qu'une opération montrée dans l'arbre de construction et elle est appelée Fente. Les aspects importants sont comme ceci.
   • Atteindre la profondeur — L'outil doit atteindre la profondeur. Ceci est effectué par un mouvement de plongée.
   • Direction de coupe — Ceci peut être contrôlé sur la page Stratégie.
   • Enchaînement horizontal — Ceci n'est pas possible pour ce type de feature. Le diamètre d'outil doit être égal à la largeur de la rainure.
   • Surépaisseur de finition — Ceci n'est pas disponible pour ce type de feature. Le diamètre d'outil doit être égal à la largeur de la rainure.
Remarque : Les rainures de face 3D sont segmentées avec des lignes et des arcs, si les arcs se trouvent sur les plans XY, YZ ou ZX.

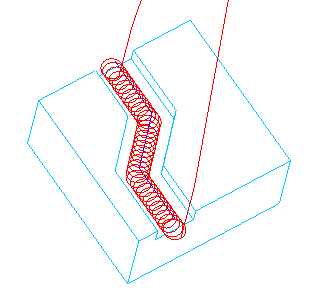

Conseil : Les rainures simples ont une option pour utiliser un parcours d'outils trochoïdal. Au lieu d'une coupe de fente simple, l'outil utilise une série de cercles pour usiner le métal, comme montré ci-dessous. Ce parcours d'outils a l'avantage de réduire la charge sur l'outil.
