Les distances de contrôle sont mesurées entre les nouveaux points de détail du projet de calcul en cours et un ou plusieurs points existants. L'analyse de la distance de contrôle permet d'effectuer les étapes suivantes.
- FS : calcul de section de défaut. FS est la différence entre la distance calculée à partir des coordonnées de point et la distance mesurée. FS ne doit pas dépasser le seuil de section de défaut.
Si FS correspond au seuil, le système continue de vérifier si la direction de mesure est appropriée pour fournir une vérification correcte.

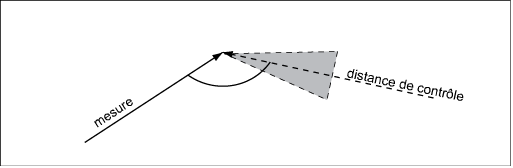

- Vérification géométrique - cas 1 : Vérifie l'angle entre la distance de contrôle et la ligne de mesure. L'angle doit être un modulo impair d'un huitième de cercle (45 degrés) +-13,57 degrés. La vérification réussit si l'angle est de 45 +-13,5, 135 +-13,5, 225 +-13,5 ou encore 315 +-13,5 degrés.
Si le cas 1 échoue, le système continue de vérifier le cas 2.

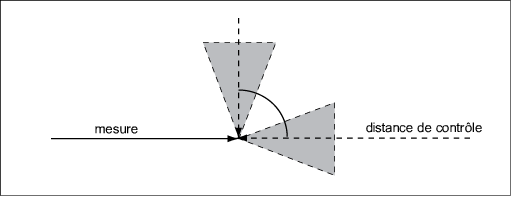

- Vérification géométrique - cas 2 : Vérifie l'angle entre deux distances de contrôle. L'angle doit être un modulo impair d'un quart de cercle (90 degrés) +- 13,5 degrés, ce qui signifie que si l'angle est de 90 +-13,5 ou de 270 +-13,5 degrés, la vérification réussit.
Pour contrôler un point GPS, vous devez mesurer deux distances de contrôle en fonction du cas 2.
Vous pouvez modifier le seuil par défaut de +-13,5 degrés (table système TB_SUR_SETTING, clé CONTROLDISTANCE_GEOM_CHECK_THRESHOLD). L'unité correspond à l'unité d'angle du document.
Résultats de la vérification de la distance de contrôle
Le résultat de l'analyse de distance de contrôle est documentée. Le résultat peut être :
-
Réussi : FS correspond au seuil et la configuration de la mesure est appropriée. -
Non réussi : Géométrie. FS correspond au seuil, mais la configuration de la mesure ne fournit pas de contrôle approprié. -
Non réussi : FS dépasse le seuil. La configuration de la mesure n'a pas été vérifiée.
Les mesures de distance de contrôle réussie influencent les résultats du calcul : Résidus normalisés (Wi), Fiabilité locale (Zi) et Fiabilité des coordonnées (NA). La distance de contrôle n'a aucune incidence sur la précision des coordonnées (EMA) et sur le test du chi-carré ; elle n'a aucun impact sur les résultats de l'altimétrie.
A l'étape 7, Calculer l'ajustement, les mesures des points qui ont une mesure de distance de contrôle réussie ne sont pas répertoriées dans les résumés suivants : Analyser les résidus normalisés (Wi)et Analyser la fiabilité locale (Zi).
A l'étape 7, Calculer l'ajustement, les points calculés qui ont une mesure de distance de contrôle réussie ne sont pas répertoriés sous Fiabilité des coordonnées (NA).
