Le workflow Création d'une canalisation de réseau vous permet de créer des canalisations de réseau avec ou sans protection par caisson ou anode.
Faites appel à ce workflow pour créer des canalisations de réseau avec ou sans point de raccord à chaque extrémité.
- Dans l'explorateur de modèles métiers, cliquez sur l'icône Explorateur de workflows.
- Cliquez sur le workflow Création d'un point de réseau avec le bouton droit de la souris.
- Cliquez sur Exécuter.
- Indiquez éventuellement un enregistrement de référence.
- Sous Choisir les protections, indiquez s'il faut créer un caisson, une anode ou les deux, lors de la création des canalisations.
Vous êtes invité à créer les fonctionnalités de protection. Les caissons sont des polygones et les anodes sont des points.
- Dans la section Créer des points de terrain, indiquez si vous souhaitez créer des points de terrain.
- Cliquez sur OK.
- Suivez les indications à l'écran.
- Appuyez sur ECHAP pour terminer le workflow.
Une fois la géométrie créée, le formulaire de classe d'objets s'affiche pour que vous puissiez ajouter des données d'attribut.
Règles d'objet
Elles assurent la cohérence de la classe d'objets attribut Canalisation et de la classe d'objets de géométrie Ligne associée.
- Si un sommet de la nouvelle canalisation se trouve exactement sur un objet point de réseau existant, celle-ci est fractionnée selon un attribut unique ; voir Fractionnement des lignes.

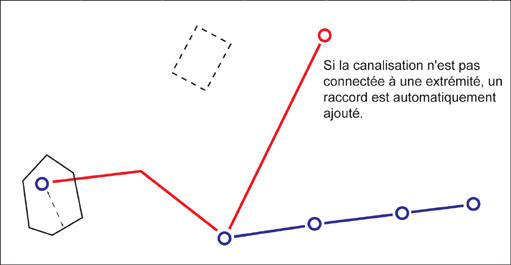

- Si vous créez une canalisation dont l'une des extrémités n'est pas connectée à un point de réseau, un raccord est créé par défaut ; voir Règle d'objet : création de noeuds de départ et de fin.
Pour en savoir plus sur les règles d'objet de service, reportez-vous à la rubrique Règles d'objet de service.
