Exercice 1 : Déplacer un fichier source par une opération glisser-déposer

Commencez par créer un fichier de carte et lui ajouter les limites de la ville de Redding.

Pour créer une carte et ajouter un fichier source

1. Avant de commencer ce didacticiel, voir Préparation à l'utilisation des didacticiels.
2. Créez un fichier de carte.
   • Cliquez sur NouveauDessin.
   • Sélectionnez le gabarit map2d.dwt.
   • Cliquez sur Ouvrir.
3. Définissez le système de coordonnées pour la carte.
   • Cliquez sur Configuration de MapSystème de coordonnéesAttribuer.
   • Remplacez la catégorie par USA, California.
   • Cliquez avec le bouton droit de la souris sur Dessin courant, puis choisissez Système de coordonnées.
   • Cliquez sur CA-I.
   • Cliquez sur le bouton Attribuer.
4. Ajoutez les limites de la ville à votre carte en faisant glisser un fichier source vers le Gestionnaire d'affichage.
   • Utilisez l’explorateur de fichiers pour accéder au dossier dans lequel vous avez copié les fichiers d’exemple pour le didacticiel de création d’une carte.
   • Redimensionnez la fenêtre du jeu d’outils AutoCAD Map 3D et la fenêtre du dossier des données d’exemple de façon à les afficher en même temps.

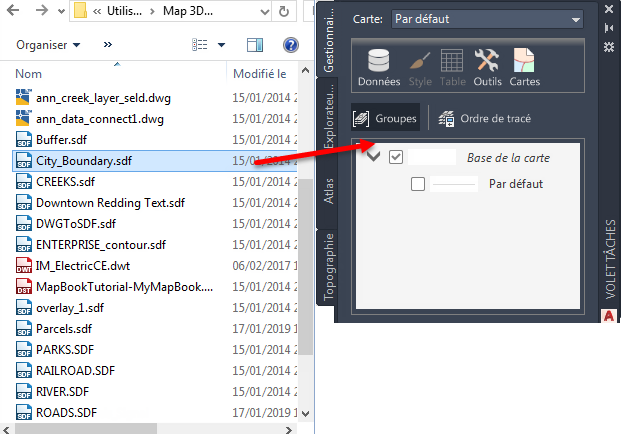

   • Faites glisser le fichier City_Boundary.sdf et déposez-le dans le gestionnaire d’affichage, juste au-dessus du calque Base de la carte.


     Les limites de la ville de Redding s'affichent dans votre carte.

5. Cliquez sur Enregistrer sousDessin. Dans votre dossier de didacticiels, nommez le fichier build_map1.dwg, puis cliquez sur Enregistrer.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Associer un fichier de dessin.
