Le calque Parcel du fichier AnnotationTutorial.dwg est une classe d'objet géospatial. Les données réelles sont stockées dans un fichier SDF (Parcels.sdf). La carte se connecte à ce fichier et affiche la géométrie et les données correspondant aux parcelles qui figurent sur la carte. Vous pouvez attribuer aux parcelles le style de votre choix. La stylisation n'affecte pas la banque de données elle-même. La stylisation est enregistrée dans la carte avec les informations de connexion à la banque de données.
Contrairement aux annotations des objets de dessin, tous les objets d'une classe sont étiquetés. Vous n'avez pas à sélectionner les objets individuellement.
Dans cet exercice, vous allez utiliser l’éditeur de styles pour ajouter des étiquettes aux parcelles.
Pour styliser l'étiquetage des objets
- Ouvrez la carte que vous avez modifiée et enregistrée lors de la leçon précédente.
Vous avez utilisé l’option Enregistrer sous pour enregistrer la carte sous un autre nom.
- Dans le volet Tâches, affichez le Gestionnaire d’affichage s’il n’est pas déjà affiché.
- Sélectionnez le calque Parcels puis cliquez sur Style.
- Dans l’éditeur de styles, cliquez sur la cellule située sous Étiquette d’objet, dans la moitié inférieure de la fenêtre.

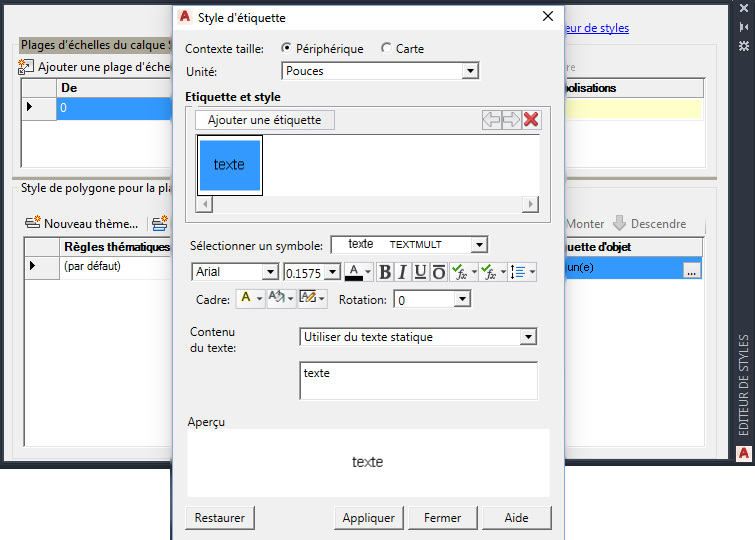

- Dans la boîte de dialogue Style d’étiquette, procédez comme suit :
- Cliquez sur Ajouter une étiquette.
- Dans le champ Couleur de l’arrière-plan texte, sélectionnez Aucune couleur.
- Dans le champ Contenu du texte, sélectionnez ADRESSE.
- Cliquez sur Appliquer, puis sur Fermer.
- Fermez l’éditeur de styles.
Les étiquettes affichent les numéros de rue sur les parcelles de votre carte.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Utiliser une expression pour affiner les étiquettes.
