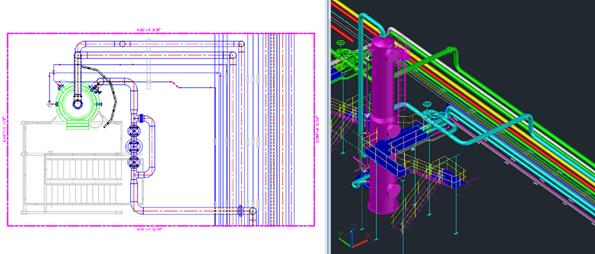

Vous pouvez désormais afficher la tuyauterie sous forme unifilaire dans des dessins orthographiques en fonction de différents critères.
Pour utiliser une tuyauterie ortho unifilaire, cliquez sur l’onglet Vue ortho
groupe de fonctions Tuyauterie unifilaire Affichage en mode unifilaire. Sur la ligne de commande, sélectionnez une vue ortho pour gérer l’affichage de la tuyauterie en mode unifilaire. Dans le menu déroulant, vous pouvez afficher une tuyauterie unifilaire en fonction des critères suivants :
groupe de fonctions Tuyauterie unifilaire Affichage en mode unifilaire. Sur la ligne de commande, sélectionnez une vue ortho pour gérer l’affichage de la tuyauterie en mode unifilaire. Dans le menu déroulant, vous pouvez afficher une tuyauterie unifilaire en fonction des critères suivants :
- Toute la tuyauterie
- Numéro de ligne
- Plage de tailles de tuyauterie
- Propriété
- Sélection par fenêtre
Après avoir cliqué sur Mettre à jour, les canalisations spécifiées s’affichent sur une seule ligne.
