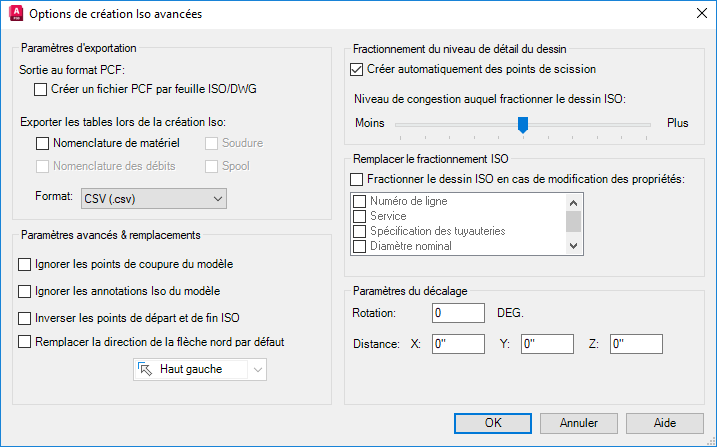

Boîte de dialogue Options de création Iso avancées

Définit des paramètres avancés pour la création de dessins isométriques.

Paramètres d'exportation

Sortie au format PCF: Définit si un fichier PCF unique doit être créé par feuille Iso ou fichier DWG.
Exporter les tables lors de la création Iso: Crée des fichiers de données à partir des tables. Les tables doivent exister dans le cartouche pour pouvoir être exportées.
Format: Définit le format du fichier de données tabulaires (texte ou Microsoft Excel).

Ignorer les points de coupure du modèle: Ignore les marqueurs de point de coupure.
Ignorer les annotations Iso du modèle: Ignore les marqueurs de message et d’emplacement Iso.
Inverser les points de départ et de fin Iso: Suppose un sens d’écoulement opposé pour la ligne, inversant l’ordre de la feuille. Le sens d'écoulement n'est pas une propriété du modèle. Le programme suppose un sens d'écoulement arbitraire (mais cohérent), que vous pouvez inverser.
Remplacer la direction de la flèche vers le Nord par défaut: Ignore la direction de la flèche vers le Nord spécifiée dans le cartouche.

Niveau de congestion auquel fractionner le dessin Iso: Définit une préférence pour le nombre d'objets autorisés dans une feuille de dessin Iso par rapport au nombre de feuilles générées. Un niveau de congestion élevé réduit le nombre de feuilles et regroupe plusieurs objets par feuille.; Le paramètre Maximum forcera le dessin isométrique à figurer sur une seule feuille, si possible (remplace l'option Forcer ISO sur une feuille des versions antérieures).

Fractionner le dessin Iso en cas de modification des propriétés: Modifie les feuilles lorsqu'une ou plusieurs valeurs de propriété du modèle spécifié changent.

Distance: Ajoute des valeurs X, Y et Z aux objets dans le dessin isométrique. Vous pouvez entrer des valeurs négatives (exemple : -10000).
Rotation: Fait pivoter les objets dans le dessin isométrique. Vous pouvez entrer des valeurs négatives (par exemple : -90). La rotation du décalage est calculée avec son emplacement.
