Créez une analyse de l'éclairage contextuel de votre modèle.

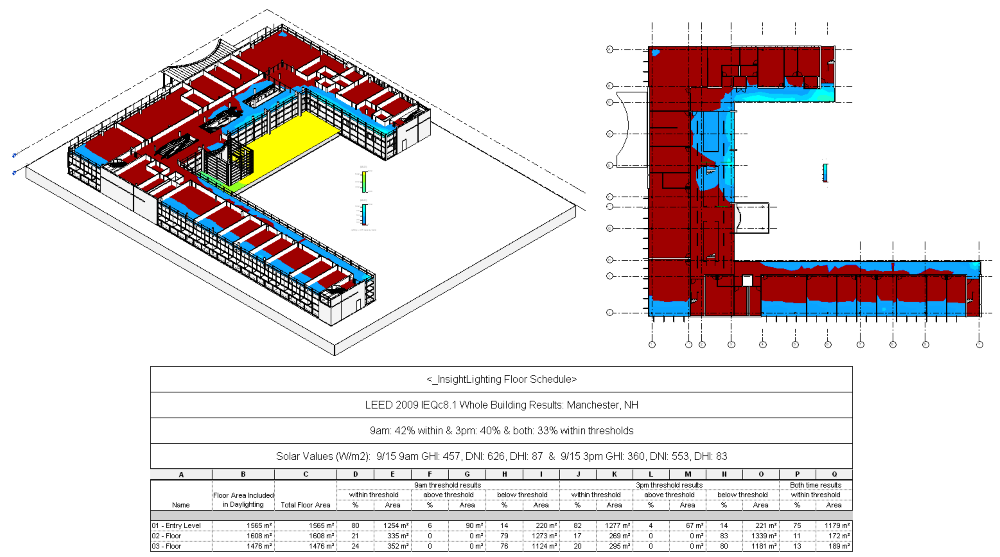

L'analyse de l'éclairage utilise Autodesk® Construction Cloud pour fournir une analyse de l'éclairage en contexte. Les résultats sont appliqués aux vues 3D et en plan de votre modèle. Les nomenclatures sont automatiquement créées pour suivre votre modèle par rapport aux objectifs d'éclairage.
Pour effectuer une analyse, votre modèle doit être composé d'éléments de construction (murs, sols, toits, fenêtres, murs-rideaux, etc.). Les modèles de volume conceptuel ne fonctionneront pas. Les éléments de sol sont requis pour produire des plans d'analyse. Les sols doivent être présents et visibles dans la vue pour générer un résultat d'analyse. Les éléments de pièce sont requis pour les types d'analyse suivants :
- LEED v4 EQc7 opt1 (sDA+ASE)
- Autonomie de la lumière du jour (aperçu sDA)
- Accès solaire
D'autres types d'analyse ne nécessitent pas de pièces, mais il peut être utile de disposer de pièces lorsque vous travaillez avec des résultats et des nomenclatures. Lors de l'exécution d'un type d'analyse qui ne requiert pas d'éléments de pièce, vous recevez un avertissement, mais vous pouvez poursuivre l'analyse sans placer de pièces dans le modèle.
Lorsque vous travaillez avec des modèles liés, les sols et les pièces doivent faire partie du modèle hôte. Tous les autres éléments peuvent être des éléments de modèle liés. L'analyse échoue si les sols et les pièces se trouvent dans un modèle lié.
Si votre modèle contient des variantes, la géométrie visible dans la vue du modèle _InsightLighting au moment où l'analyse démarre sera analysée.
Différents types d'analyse peuvent être exécutés sur un modèle. Les résultats de l'analyse sont appliqués à une vue après le calcul des résultats.
| Type d'analyse | Description |
| Analyse d'éclairement | Contrôle personnalisé complet sur la date, l'heure, le seuil et la hauteur du plan d'analyse. |
| Facteur Lumière du jour | |
| Autonomie de la lumière du jour (aperçu sDA) | Exemple de calcul pour LEED v4 EQc7 opt1 (sDA et ASE). Réduction des coûts et des délais de calcul. |
| LEED 2009 IEQc8 opt1 | Paramètres automatisés pour l'analyse LEED 2009 IEQc8 opt1. |
| LEED v4 EQc7 opt1 (sDA+ASE) | Paramètres automatisés pour l'analyse LEED v4 EQc7 opt1 (sDA et ASE). |
| LEED EQc7 opt 2 | Paramètres automatisés de l'analyse LEED v4 EQc7 opt2. |
| Accès solaire | Heures personnalisables de l'étude d'ensoleillement. |
