Dépannage : séparation hydraulique

Utilisez les informations suivantes pour résoudre les problèmes rencontrés avec la séparation hydraulique dans les réseaux hydrauliques.

Message d'avertissement avec solution	Explication

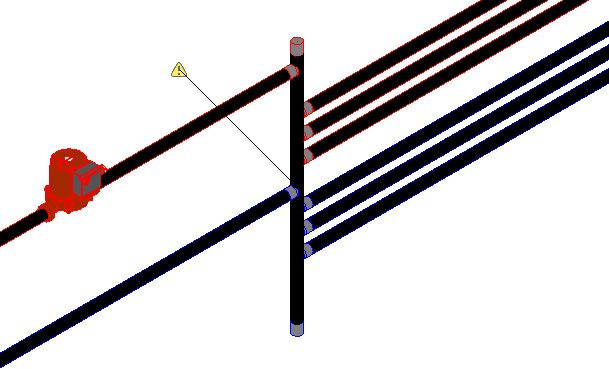

La séparation hydraulique requiert un nombre pair de jonctions sur le tuyau collecteur pour des calculs précis. Ajoutez ou supprimez des jonctions pour terminer la séparation.	Il doit y avoir un nombre égal de branches secondaires de chaque côté du tuyau commun de la boucle ou du collecteur principal. De plus, le nombre de branches principales et secondaires de chaque côté d'un collecteur doit être équilibré.

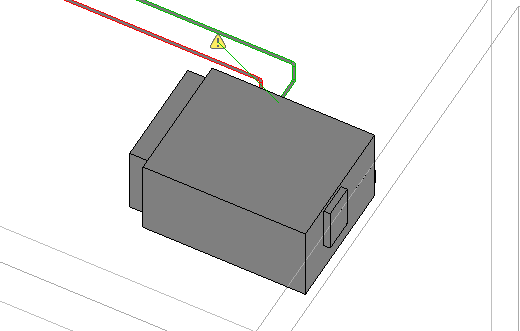

Cette boucle hydraulique n'est séparée au niveau d'aucune jonction. Utilisez l'outil Supprimer une séparation pour nettoyer les séparations hydrauliques en trop.	Cela peut se produire si un côté de la boucle est séparé, mais pas l'autre. Le message d'avertissement apparaît au niveau de la terminaison reliant les deux côtés.

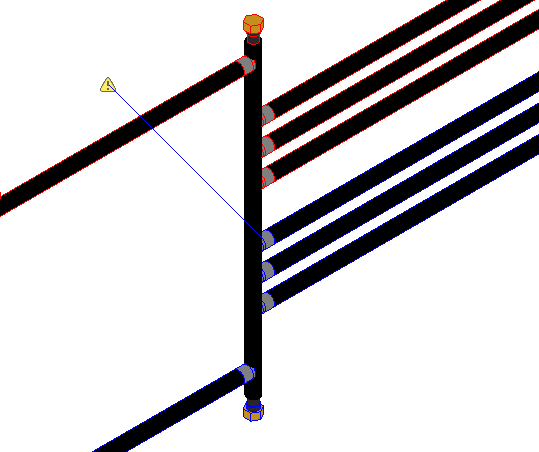

Seul un côté de la boucle secondaire/tertiaire est séparé. Pour calculer correctement le débit et la perte de charge, ajoutez une séparation à l'autre extrémité de la boucle.	Une séparation doit être appliquée aux tuyaux situés au début et à la fin d'une boucle pour que les calculs des boucles prennent en compte les éléments adéquats.

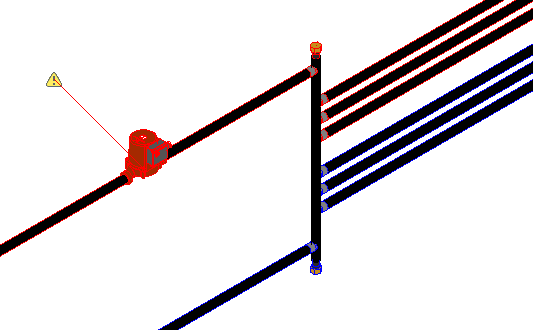

La perte de charge calculée pour cette pompe n'est pas déterminée, car la trajectoire critique n'est pas une boucle fermée. Vérifiez si d'autres pompes sont destinées à être utilisées dans une boucle secondaire ou tertiaire. Utilisez l'outil Ajouter une séparation pour définir la boucle secondaire/tertiaire.	Cette situation est généralement due à la présence de plusieurs pompes dans une boucle ou un système. Si les pompes appartiennent à des boucles distinctes, il peut être nécessaire d'appliquer une séparation hydraulique. Si les pompes fonctionnent en parallèle, il peut être nécessaire de créer un jeu de pompes.

Le tableau suivant fournit des informations de dépannage relatives à la séparation hydraulique.

Problème

Solution

Après avoir appliqué une séparation hydraulique à un collecteur secondaire, la hiérarchie dans le navigateur du système est incorrecte ou les avertissements consultables relatifs à la boucle ne sont pas facilement corrigeables.

Les systèmes (alimentation et retour) n'ont peut-être pas été affectés correctement aux tuyaux sur la boucle ou le collecteur principaux. Les deux côtés, l'alimentation et le retour, doivent être continus. Par exemple, si la totalité du collecteur est placée sur le système d'alimentation et que le retour est constitué de deux systèmes avant la séparation, le nouveau système secondaire créé après la séparation risque de ne pas être valide, ce qui fausse les calculs et la hiérarchie des systèmes. Pour plus de détails, consultez la vidéo ci-dessous.
