1. gyakorlat: Tervezési kritériumra hivatkozó nyomvonal tervezése

A gyakorlat során a kritérium alapú tervezési eszközökkel hozhat létre nyomvonalat, amely megfelel a megadott szabványoknak.

A gyakorlat két részből áll:

• Először tervezési kritériumot határozhat meg egy nyomvonalra annak létrehozása során, majd a tervezési kritériumnak nem megfelelő nyomvonal rajzelemek egy sorozatát rajzolhatja meg. A nemmegfelelések javítását a 2. gyakorlat: Nyomvonal tervezési kritériumok megszegésének áttekintése és kijavítása című részben fogja elvégezni.
• Ezt követően a tervezésikritérium-fájlban meghatározott kritériumnak megfelelő nyomvonal rajzelemet hozhatja létre. A parancssorban megjelenő minimális alapértelmezett értékekkel meggyőződhet arról, hogy az elem megfelel a megadott tervezési kritériumnak.

Megjegyzés: Az Autodesk Civil 3D segítségével azt is ellenőrizheti, hogy a nyomvonalelemek érintik-e egymást.

Nyomvonal tervezési kritériumainak megadása

1. Nyissa meg az Align-7A.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy több, az A-E betűkkel feliratozott körökkel jelölt felületet tartalmaz.

   Megjegyzés:

   Ellenőrizze, hogy a Tárgyraszter (TRASZTER) be van-e kapcsolva. További információ: Tárgyraszter.

2. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Nyomvonalkészítő eszközök Keres elemre.
3. A Nyomvonal létrehozása - elrendezés párbeszédpanelen fogadja el a Név és a Kezdőszelvény alapértelmezett értékét. Ebben a gyakorlatban hagyja üresen a Leírás mezőt.
4. Az Általános lapon adja meg a következő paramétereket:
   • Helyszín: <Nincs>
   • Nyomvonal stílusa: Design Style
   • Nyomvonalfólia: C-ROAD
   • Nyomvonalfelirat-készlet: Főelemek, mellékelemek és geometriapontok
5. A Tervezési kritériumok lap Kezdő tervezési sebesség részén adja meg: 50 km/h.

   Ez a sebesség lesz érvényes a nyomvonal kezdőszelvényén. Szükség szerint hozzáadhat tervezési sebességet a többi szelvényhez is. A tervezési sebesség minden későbbi szelvényre érvényes lesz a következő tervezési sebességgel ellátott szelvényig vagy a nyomvonal záró szelvényig.

6. Jelölje be a Kritérium alapú tervezés használata jelölőnégyzetet.

   Ezen opció kiválasztásával a kritérium alapú tervezőeszközök elérhetők. Alapértelmezés szerint két jelölőnégyzet van bejelölve:

   • Tervezésikritérium-fájl használata —A tervezésikritérium-fájl egy XML-fájl, amely minimális tervezési szabványokat tartalmaz nyomvonal vagy hossz-szelvény objektumokhoz. A tervezésikritérium-fájl testreszabható a tervezési sebességre, túlemelésre és az egyes elemek minimális sebességére, sugarára és hosszára vonatkozó helyi tervezési szabványok támogatásához. Az Alapértelmezett kritériumok táblázat megjeleníti az alapértelmezett tervezésikritérium-fájlba foglalt tulajdonságokat, amely helye az Alapértelmezett kritériumok táblázat feletti mezőben jelenik meg.

     Többet is megtudhat a tervezésikritérium-fájlról a 4. gyakorlat: Tervezésikritérium-fájl módosítása részben.

   • Tervezésikritérium-készlet használata —A tervezési kritériumok felhasználói képletek a tervezésikritérium-fájlból kimaradt nyomvonal- és hossz-szelvény paraméterek ellenőrzéséhez. A tervezési kritériumoknak szerepelniük kell egy tervezésikritérium-készletben, amely egy nyomvonal vagy hossz-szelvény esetében használható.
7. A Tervezésikritérium-fájl használata területen kattintson a elemre.
8. A Válassza ki a tervezési sebesség táblázatát párbeszédpanelen válassza ki az _Autodesk Civil 3D Metric Roadway Design Standards.xml fájlt. Kattintson a Megnyitás gombra.
   Megjegyzés: Számos tervezésikritérium-fájl közül választhat. Ez a gyakorlat az AASHTO 2001 szabványokat használja, amelyek az _Autodesk Civil 3D Metric Roadway Design Standards.xml fájlban találhatók. Ha a 2004-es vagy 2011-es fájlt választja, vegye figyelembe, hogy a jelen oktatóanyagtól valamelyest eltérő értékeket láthat.

   A 4. gyakorlat: Tervezésikritérium-fájl módosítása részben megtanul létrehozni egy egyedi tervezésikritérium-fájlt.

9. Az Alapértelmezett kritériumok táblázat Minimális sugár táblázata sorában módosítsa az Érték részt AASHTO 2001 eMax 6% értékre.
10. A Tervezésikritérium-készlet használata listában válassza az 50kmh Roadway Length Checks lehetőséget. Kattintson az OK gombra.

    Ez a tervezésikritérium-készlet egy egyszerű tervezési kritériumot tartalmaz. A 3. gyakorlat: Tervezési kritériumok használata részben létrehoz majd egy újabb tervezési kritériumot, melyet majd hozzáad ehhez a tervezésikritérium-készlethez.

A megadott tervezési kritériumoknak megfelelő nyomvonalelemek rajzolása

1. A Nyomvonal-tervezési eszközök eszköztáron kattintson az Érintő-érintő (ívek nélkül) eszközre.
2. A nyomvonal kezdőpontjának megadásához lépjen az A kör középpontjához. Húzzon ki egy vonalat és határozzon meg további SP-ket a B, C és D körök belsejébe kattintva (sorrendben). Ezután kattintson a jobb gombbal a vízszintes nyomvonal elrendezés parancs befejezéséhez.
3. A Nyomvonal-tervezési eszközök eszköztáron kattintson a Szabad átmenetiív-ív-átmenetiív (két elem között) eszközre.
4. A parancssor utasításai szerint kattintson arra az érintő elemre, amely balról lép be a B körbe (az „első elem”).
5. Kattintson arra az érintőre, amely jobbról lép ki a B körből (a „következő elem”).
6. Ahhoz, hogy elfogadja az ív belső szögének alapértelmezett értékét, amely kisebb mint 180 fok, nyomja le az Enter billentyűt.
7. A sugár értékének adja meg a 75 értéket.

   Figyelje meg, hogy az Adjon meg sugarat felszólítás tartalmaz egy alapértelmezett értéket. Ez az érték az aktuális tervezési sebesség mellett a minimális elfogadható ívsugár. A minimális értéket a tervezésikritérium-fájlban lévő Minimális sugár táblázata tartalmazza. Megadhat egy másik értéket is, amíg az nagyobb, mint a megjelenő alapértelmezett minimális érték. Ebben a gyakorlatban olyan értékeket használhat, amelyek nem felelnek meg a tervezési kritériumoknak, majd megvizsgálhatja az eredményeket.

8. A bemenő átmenetiív hosszának adja meg a 25 értéket.
9. A kimenő átmenetiív hosszának adja meg a 25 értéket.
10. A Nyomvonal-tervezési eszközök párbeszédpanelen kattintson a legördülő listára. Kattintson a Szabad lekerekítési ív hozzáadása (két elem között, sugár) eszközre.
11. A parancssor utasításai szerint kattintson arra az érintőre, amely balról lép be a C körbe (az „első elem”).
12. Kattintson arra az érintőre, amely jobbról lép ki a C körből (a „következő elem”).
13. Nyomja le az Enter billentyűt annak az alapértelmezett értéknek a kiválasztásához, amely szerint az ív értéke kisebb mint 180 fok.
14. Nyomja le az Enter billentyűt a 90.000 m minimális sugár megadásához.
15. A parancs befejezéséhez kattintson a jobb gombbal.

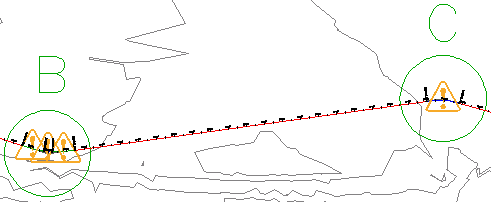

    Figyelje meg, hogy a rajzablakban jelek jelennek meg a létrehozott ív rajzelemeken. A jelek azt jelölik, hogy az elemek nem felelnek meg a kijelölt tervezési kritériumoknak. A nemmegfelelések javítását a 2. gyakorlat: Nyomvonal tervezési kritériumok megszegésének áttekintése és kijavítása című részben fogja megtanulni.

    A 14. lépésben elfogadta a tervezésikritérium-fájlban megadott minimális sugárértéket, mégis megjelenik egy figyelmeztető jel az íven. Ennek oka, hogy bár az ív megfelel a tervezésikritérium-fájlban megadott tervezési kritériumoknak, a megadott tervezésikritérium-készletben szereplő tervezési kritériumnak nem felel meg. A következő gyakorlatban megismerkedhet a tervezési kritériumok megsértésének kijavításával.



    A következőkben egy másik ív rajzelemet ad hozzá, majd megvizsgálja az eredményeket.

A tervezési kritériumoknak megfelelő alkotóelem hozzáadása

1. A Nyomvonal-tervezési eszközök párbeszédpanelen kattintson a legördülő listára. Válassza a Több úszóívÚszóív (elem végétől, sugár, hossz) eszközt.
2. A parancssorban megjelenő utasításokat követve kattintson a D jelű körben végződő érintő elemre (a „csatlakozás céljául szolgáló elem”).
   Tipp:

   A figyelmeztető jelek átméretezése nem automatikus a nagyításkor. A figyelmeztető jelek átméretezéséhez írja be a parancssorba: REGEN.

3. Az óramutató járásával ellentétes irány megadásához a parancssorba írja be: O.
4. Adja meg a következő sugárértéket: 200.000m.
5. Amikor a program az ívhossz megadását kéri, kattintson a D kör középpontjába, majd az E kör középpontjába.

   Az ív megjelenik a rajzban. A hosszérték a kattintással megadott két pont távolságát jelöli.

6. A parancs befejezéséhez kattintson a jobb gombbal.

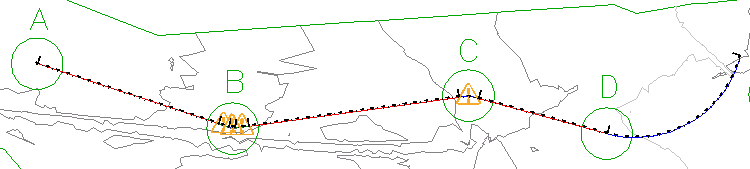

   Figyelje meg, hogy a figyelmeztető jel nem jelenik meg ezen az íven. A 4. lépésben megadott sugárérték meghaladja a minimális sugár táblázatában meghatározott minimális értéket.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Nyomvonal tervezési kritériumok megszegésének áttekintése és kijavítása részre.
