Come creare testo con annotazione direttrice a linea singola

Per aggiungere un oggetto di testo multilinea con una direttrice a linea singola rivolta verso il punto specificato nell'area di disegno, attenersi alla procedura indicata di seguito. Le direttrici vengono disegnate nello stesso modo delle polilinee: specificando due punti per inserire un segmento di linea retta. Oppure, a seconda dell'impostazione della proprietà Punti limite, è possibile specificare punti aggiuntivi per inserire una direttrice angolata composta da due o più segmenti.

Nota: Le seguenti istruzioni si basano su una delle possibili configurazioni dello strumento Annotazione fornite con il software. A seconda della personalizzazione impostata, lo stesso strumento può essere visualizzato o meno nella tavolozza degli strumenti Annotazione. Tuttavia, la stessa procedura di base vale per tutte le configurazioni dello strumento Annotazione nelle quali Tipo contenuto è impostato su TestoM, Tipo direttrice è impostato su Diritta e il testo di default non è specificato (--). È possibile modificare le proprietà della direttrice nel foglio di lavoro Proprietà strumento dello strumento Annotazione. Le proprietà non specificate utilizzano le impostazioni della direttrice applicate al disegno corrente, che possono essere modificate mediante la finestra di dialogo Impostazioni direttrice. Uno strumento Testo di base è incluso anche nel catalogo di strumenti standard della Libreria.

1. Nella tavolozza degli strumenti Annotazione fare clic sullo strumento Testo (Direttrice retta).

   In alternativa è possibile fare clic su scheda Annota gruppo Note chiave menu a discesa Testo Testo (direttrice diritta) .

2. Specificare il punto d'inizio della direttrice. Ciò definisce il punto in cui viene visualizzata la freccia della direttrice.
3. Specificare uno o più punti aggiuntivi per creare la direttrice desiderata e quindi premere INVIO.
4. Premere INVIO per accettare la larghezza di default per l'annotazione. In alternativa, specificare la larghezza immettendo il valore desiderato o specificando un secondo punto.
5. Immettere la prima riga di testo e premere INVIO per specificare la fine della riga.
6. Premere INVIO di nuovo per indicare il termine dell'annotazione oppure ripetere il passo 4 per ogni riga di testo successiva.

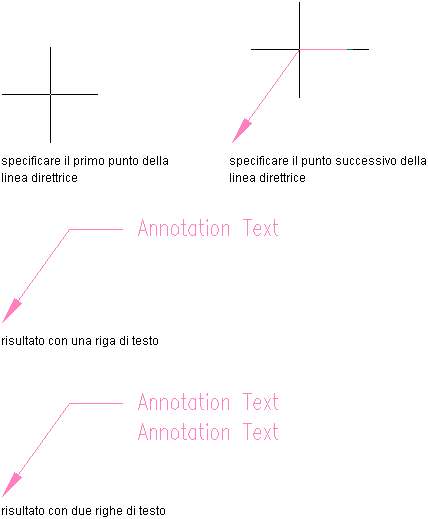

   Creazione di testo di annotazione con direttrici

   Tutte le righe di testo vengono visualizzate nella riga di comando, man mano che vengono digitate. Quando si preme INVIO due volte di seguito, l'annotazione completata viene visualizzata nell'area di disegno.
