Come rimuovere un vertice da un componente di intersezione muro

Per modificare un'intersezione muro mediante la rimozione di un vertice da un componente, attenersi alla procedura indicata di seguito.

1. Selezionare il segmento di muro con l'intersezione muro da modificare.
2. Scegliere scheda Murogruppo PosizionamentoModifica dinamica posizionamento.

   Vengono visualizzati i grip Vertice e Bordo del primo componente muro in base all'indice degli stili di muro.

3. Selezionare il componente da cui rimuovere un vertice.

   È possibile rimuovere vertici da un solo componente per volta. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo ProfiloRimuovi vertice.
5. Selezionare un vertice da rimuovere.
6. Chiudere la sessione di modifica dinamica:

   Per...	Procedere nel modo seguente...
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

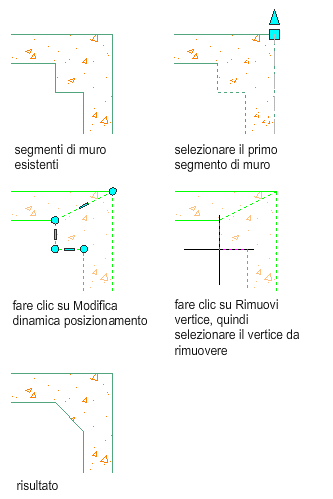

   Nell'esempio seguente viene rimosso un vertice dall'angolo di un muro di fondazione per creare una condizione di cimatura.
