Come supportare il contenimento vano in formato IFC

Il contenimento vano si ottiene mediante una proprietà posizione della definizione gruppo di voci di computo. Assicurarsi di disporre delle informazioni di contenimento corrette e verificare che i gruppi voci di computo siano inclusi in tutti i disegni contenenti l'oggetto e il vano prima di definire tali informazioni nel file IFC.

Questo modello è disponibile nel seguente percorso: C:\ProgramData\Autodesk\ACA <versione>\ita\Styles\IfcPropertySet_Definitions.dwg.

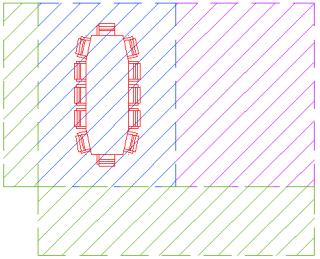

1. Aprire un nuovo disegno e disegnare un oggetto (ad esempio Blocco multivista - tavolo per riunioni) contenuto in un vano.

2. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
3. In Gestione stili, scegliere FileApri.
4. Selezionare la cartella C:\ProgramData\Autodesk\ACA <versione>\ita\Styles, quindi aprire IfcPropertySet_Definitions.dwg.

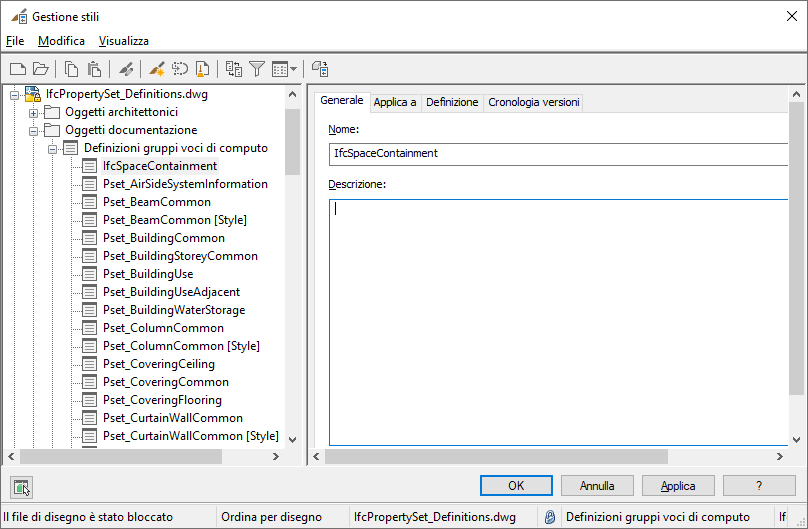

5. Nel riquadro sinistro di Gestione stili, espandere IfcPropertySet_Definitions.dwgOggetti documentazioneDefinizioni gruppi di voci di computo.

6. Dall'elenco di definizioni di gruppo voci di computo visualizzato, fare clic con il pulsante destro del mouse su IfcSpaceContainment e selezionare Copia.
7. Fare clic con il pulsante destro del mouse sul disegno in cui si intende copiare lo stile o gli stili, quindi scegliere Incolla.

   Gli stili o le definizioni vengono copiate nel disegno selezionato. Se il disegno già contiene uno stile con lo stesso nome, il nome duplicato verrà visualizzato nella finestra di dialogo Importa/Esporta. Individuati nomi duplicati.

8. Dall'elenco di definizioni gruppo voci di computo, selezionare IfcSpaceContainment.

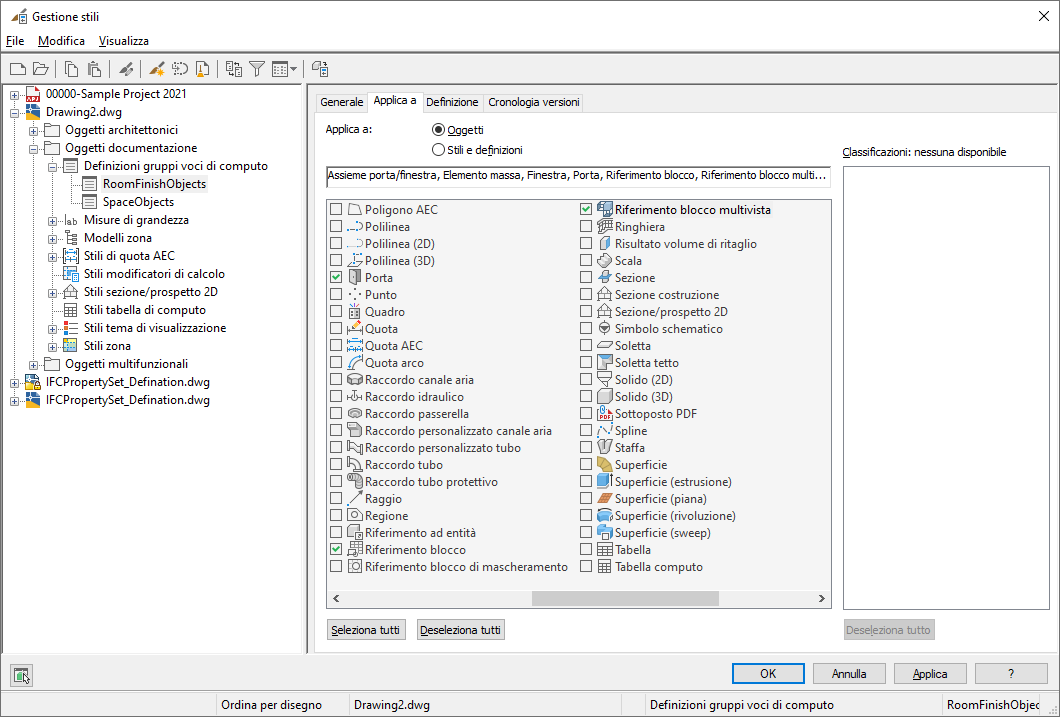

9. Fare clic sulla scheda Applica a, selezionare il riferimento blocco multivista e fare clic su Applica.

10. Ripetere i passaggi da 5 a 7 e inoltre copiare le definizioni di gruppo voci di computo di SpaceObjects nel disegno.
11. Fare clic su OK per chiudere Gestione stili.

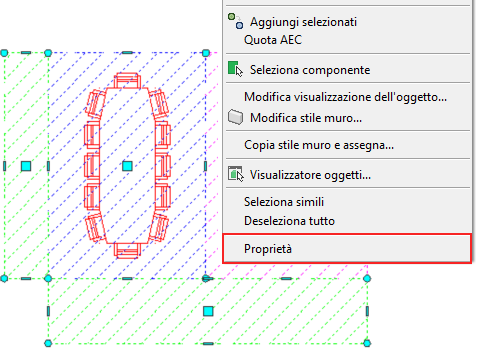

12. Nel disegno fare clic con il pulsante destro del mouse sul vano e scegliere Proprietà.

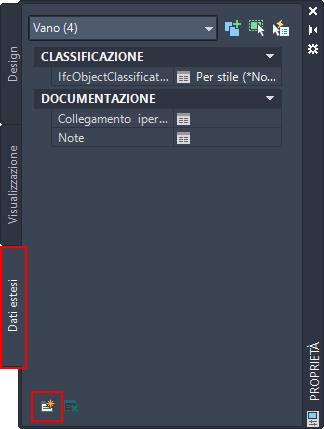

13. Nella scheda Dati estesi del riquadro proprietà, fare clic su Aggiungi gruppi voci di computo.

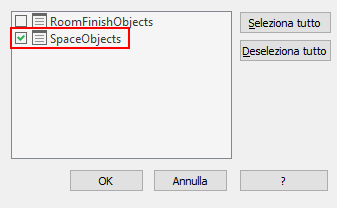

14. Nella finestra di dialogo Aggiungi gruppi voci di computo, selezionare SpaceObjects e fare clic su OK.

15. Selezionare il tavolo per riunioni.

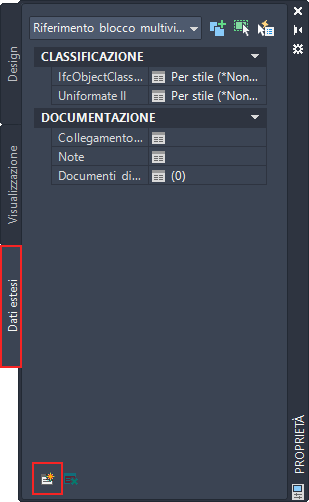

16. Nel riquadro proprietà, fare clic su Aggiungi gruppi voci di computo.

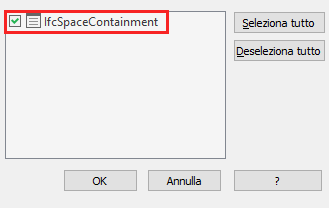

17. Nella finestra di dialogo Aggiungi gruppi voci di computo, selezionare IfcSpaceContainment e fare clic su OK.

18. Un punto Posizione voci di computo viene visualizzato sul tavolo per riunioni.
19. Selezionare il punto Posizione voci di computo visualizzato sul tavolo per riunioni e trascinarlo per fare riferimento al vano corretto.

Nota: Salvare il file di disegno prima di esportarlo come disegno host o come riferimento esterno.
