Come sottrarre un profilo da un componente di intersezione muro

Per modificare un'intersezione muro mediante la sottrazione di un profilo da un componente, attenersi alla procedura indicata di seguito. Il profilo può essere costituito da una qualsiasi area delimitata da polilinea, sovrapposta al componente.

1. Selezionare il segmento di muro con l'intersezione muro da modificare.
2. Scegliere scheda Murogruppo PosizionamentoModifica dinamica posizionamento.

   Vengono visualizzati i grip Vertice e Bordo del primo componente muro in base all'indice degli stili di muro.

3. Selezionare il componente dal quale si desidera sottrarre il profilo.

   È possibile sottrarre profili da più componenti per volta. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo EditaSottrai.
5. Selezionare un profilo da rimuovere.
6. Immettere S per cancellare il disegno al tratto selezionato o N per mantenerlo.
7. Chiudere la sessione di modifica dinamica:

   Per...	Procedere nel modo seguente...
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

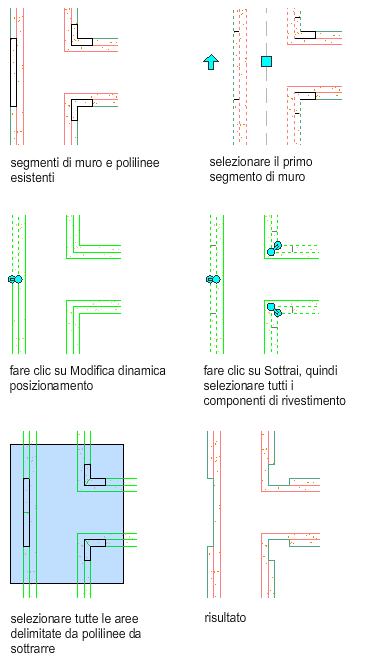

   Nell'esempio seguente vengono sottratti profili dai componenti di rivestimento in modo da creare condizioni di scanalatura mediante ritaglio.
