I pannelli facciata continua contengono una o più griglie. È possibile definire una griglia personalizzata con linee, archi e cerchi e convertire poi il disegno al tratto in un pannello facciata continua.
Non è possibile modificare la definizione di divisione di una griglia personalizzata creata a partire da linee, archi e cerchi. È tuttavia possibile assegnare alla griglia una definizione di divisione diversa.
- Utilizzare linee, archi e cerchi per disegnare una griglia nel sistema di coordinate globali (WCS) corrente.
- Nella riga di comando, immettere cwunit.
- Immettere c (Converti).
- Immettere DI (DIsegno al tratto).
- Selezionare le linee, gli archi o i cerchi che definiscono la griglia.
- Premere INVIO.
- Selezionare una delle linee della griglia come linea di base della facciata continua oppure premere INVIO per utilizzare come linea di base la linea lungo l'asse X.

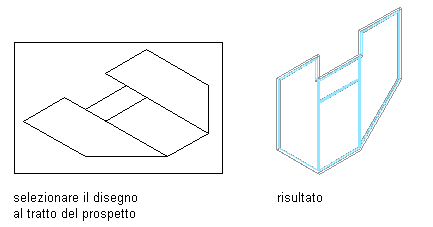

Conversione del disegno al tratto in unità muro non portante mediante l'uso della linea di base di default
Suggerimento: Se il disegno al tratto viene eseguito sul piano XY in vista piana e si accetta la linea di base di default, l'unità muro non portante risultante viene visualizzata come se fosse proiettata nella direzione Z.
Conversione del disegno al tratto in facciate continue mediante l'uso della linea di base specificata
- Per cancellare le linee, immettere s (Sì). Per mantenere le linee dopo la creazione del pannello facciata continua, immettere n (No).
A ciascuna area delimitata è assegnato il riempimento di cella di default. Alle linee tra una cella e l'altra è assegnata la definizione di montante verticale di default, mentre al contorno della griglia è assegnata la definizione di cornice di default.
- Selezionare il pannello personalizzato di facciata continua ottenuto.
- Scegliere
. - Fare clic su Nuovo per creare un nuovo stile di pannello facciata continua.
- Immettere un nome per il nuovo stile di pannello facciata continua.
- Fare clic due volte su OK.
