Le griglie delle facciate continue sono unidimensionali con una divisione orizzontale o verticale. Nidificando le griglie nello stile di facciata continua, è possibile creare una vasta gamma di modelli, dai più semplici ai più complessi.

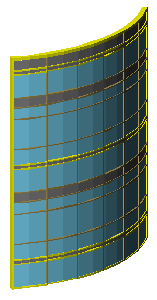

Esempio di griglie nidificate
Griglie primarie semplici

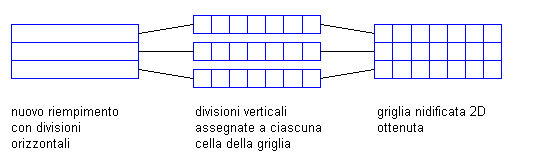

Quando si nidificano le griglie, si inizia con una griglia principale. Ogni cella della griglia principale può essere poi riempita con un'altra griglia. Ad esempio, se la griglia principale è orizzontale e contiene tre celle, è possibile nidificare una griglia verticale in ciascuna cella orizzontale in modo da creare una semplice griglia bidimensionale (2D). Questa è la configurazione di nidificazione dello stile di facciata continua Standard.
Impostazione delle definizioni di divisione delle celle 1

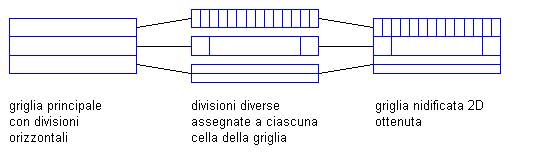

Nella figura precedente viene mostrata una griglia le cui celle hanno tutte la stessa assegnazione, ossia una divisione verticale. Tuttavia, ogni cella di una griglia è indipendente e può avere assegnazioni diverse. Ad esempio, nella figura sotto riportata viene mostrata una griglia orizzontale con tre celle, aventi ciascuna assegnazioni differenti. La cella inferiore contiene un'altra divisione orizzontale, quella mediana divisioni verticali di larghezza diversa e quella superiore divisioni verticali a larghezza fissa.
Impostazione delle definizioni di divisione delle celle 2
Griglie nidificate multiple

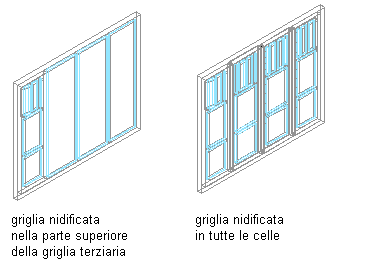

È possibile continuare a nidificare griglie per creare più livelli. Ad esempio, nelle figure che seguono viene mostrato lo stile di facciata continua Standard, ossia una semplice griglia bidimensionale (2D), con una cella orizzontale e tre celle verticali. Un'altra griglia è nidificata nella prima cella della griglia secondaria. In questo modo viene creata una griglia di terzo livello. Nell'ultima figura vengono mostrate le griglie nidificate assegnate a tutte le celle.
Impostazione di una sequenza di griglie nidificate
Definizione di griglie nidificate
Le griglie nidificate vengono definite nella scheda Convenzioni design della finestra di dialogo Proprietà stile di facciata continua. La struttura nel riquadro sinistro elenca le griglie. Esiste sempre una griglia principale. Questa può avere una o più griglie secondarie. Ciascuna griglia secondaria può avere una o più griglie di terzo livello, e così via.
Ogni griglia ha proprie assegnazioni di celle. È infatti possibile associare assegnazioni alle celle in modo che contengano un'altra griglia, un riempimento pannello o un oggetto quale una finestra o una porta.

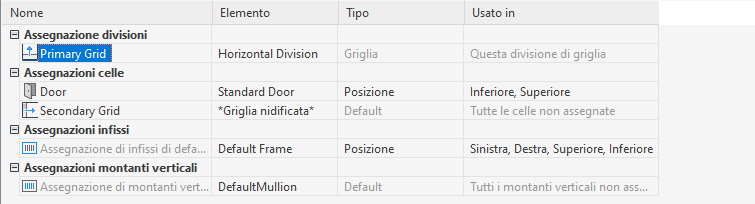

Griglia principale e assegnazioni delle celle

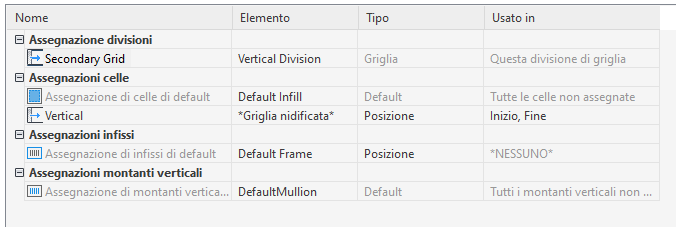

Griglia secondaria e assegnazioni delle celle
