Come creare una griglia nidificata per un assieme porta/finestra

Per creare una griglia nidificata all'interno di un'altra griglia, attenersi alla procedura indicata di seguito. Ogni griglia nidificata presenta convenzioni di divisione, assegnazioni di celle, montanti verticali e infissi specifiche. Per default, l'inserimento dell'infisso nelle griglie nidificate è disattivato.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare la griglia in cui creare una griglia nidificata.
6. Fare clic su (Nuova assegnazione celle).

   Nell'elenco delle assegnazioni di celle verrà visualizzata una nuova assegnazione.

7. Fare clic con il pulsante destro del mouse sul nome di default, scegliere Rinomina, quindi immettere un nome descrittivo per l'assegnazione.
8. Selezionare Griglia nidificata nella colonna Elemento.

   Viene aggiunta una nuova griglia all'elenco di griglie nel riquadro sinistro della finestra di dialogo. Se si sta modificando la griglia principale, la nuova griglia verrà aggiunta al livello secondario. Se invece si sta modificando una griglia del livello secondario, la nuova griglia verrà inserita nel terzo livello e così via.

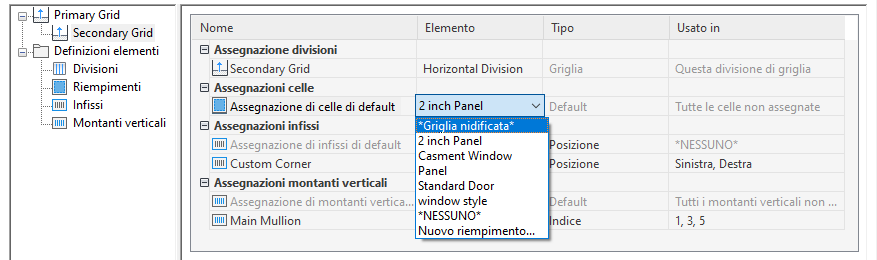

   Creazione di una griglia nidificata

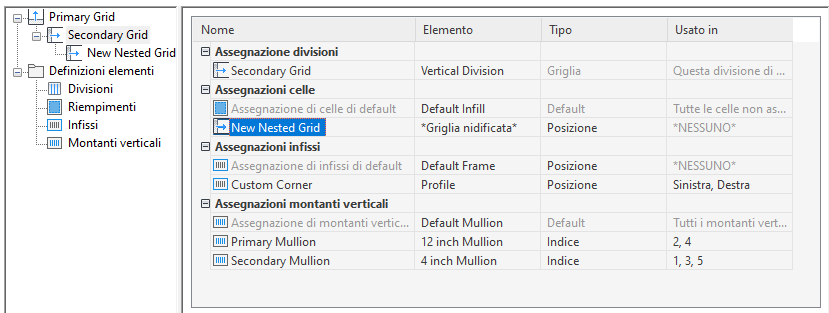

   Nuova griglia nidificata nella struttura

   Nota: Per rinominare una griglia, selezionarla nel riquadro destro e fare clic con il pulsante destro del mouse; quindi, scegliere Rinomina e immettere un nuovo nome.
9. Specificare le celle che devono contenere la griglia nidificata.
10. Fare clic su OK.
