Esercizio 3: Visualizzazione e correzione delle violazioni dei criteri di progettazione di profilo

In questo esercizio, si controllano le violazioni dei criteri per il progetto profilo, quindi si correggono le violazioni.

Quando una sottoentità di profilo viola un criterio o un controllo di progettazione, viene visualizzato un simbolo di avvertimento sulla sottoentità nella finestra della Carta, nella vista Entità profilo e nella finestra di dialogo Parametri di layout profilo. Quando si passa il cursore su un simbolo di avvertimento, viene visualizzata una descrizione con le informazioni sulla violazione. Se un criterio di progettazione è stato violato, la descrizione visualizza il criterio violato e il valore minimo richiesto per soddisfarlo. Se un controllo di progettazione viene violato, il relativo nome viene visualizzato nella descrizione dei comandi.

Questo esercizio è la prosecuzione dell'Esercizio 2: Disegno di un profilo che fa riferimento ai criteri di progettazione.

Controllare le violazioni dei criteri per il progetto di profilo

1. Aprire Profile-4B.dwg, che si trova nella cartella delle Carte di esercitazione.
2. Eseguire panoramica e zoom in modo da visualizzare i cerchi B e C sulla vista profilo.
   Nota:

   I simboli di avvertimento non vengono automaticamente rappresentati in scala quando si esegue l'ingrandimento. Immettere RIGEN alla riga di comando per ridimensionare i simboli di avvertimento.

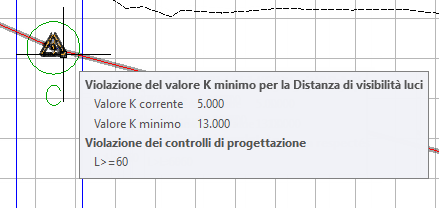

3. Passare il cursore sul simbolo nel cerchio C.

   Le descrizioni dei comandi rappresentano un modo utile per esaminare le violazioni dei criteri di progettazione nella finestra di disegno. Nella descrizione dei comandi vengono visualizzate due violazioni:

   • La prima violazione riguarda la curva che non soddisfa il valore K minimo consigliato per la distanza di visibilità luci anteriori. Vengono visualizzati il valore K della curva e il valore K minimo accettabile.
   • La seconda violazione riguarda la curva che non soddisfa la formula specificata in uno dei controlli di progettazione. Notare che il nome del controllo di progettazione è visualizzato senza i valori correnti o consigliati. I valori non vengono visualizzati perché i controlli di progettazione sono costituite da formule personalizzate create dall'utente.

   Nota:

   Se una sottoentità viola più controlli di progettazione o criteri, solo un singolo simbolo è visualizzato nella sottoentità. Per cancellare un simbolo da una sottoentità, è necessario che tutte le violazioni vengano eliminate.

4. Se la barra degli strumenti Strumenti di layout tracciato non è aperta, selezionare il profilo di layout rosso. Fare clic con il pulsante destro del mouse, e scegliere Modifica geometria profilo.
5. Nella barra degli strumenti Strumenti di layout profilo, fare clic su Basato su entità.
6. Fare clic su Vista tabella dati profilo.

   Nella vista Entità profilo, nelle righe 2 e 4, notare che un simbolo di avvertimento è visualizzato nella colonna N. così come in diverse altre colonne. I simboli di avvertimento vengono visualizzati accanto a ciascun valore che viola i criteri di progettazione specificati nel relativo file.

7. Nella riga 2, passare il cursore sul simbolo di avvertimento nella colonna N..

   La descrizione visualizza i criteri e i controlli di progettazione violati. Notare che mentre le due curve violano la lunghezza minima specificata dai controlli di progettazione, non viene visualizzato un simbolo di avvertimento in una cella Lunghezza. I controlli di progettazione sono costituiti da formule matematiche personalizzate che restituiscono un valore true o false. Viene esclusivamente notificato se le entità applicabili soddisfano o violano le condizioni del controllo di progettazione.

8. Nella barra degli strumenti Strumenti di layout profilo, fare clic su Parametri layout profilo.

   Viene visualizzata la finestra Parametri di layout profilo priva di dati.

9. Nella vista Entità profilo, fare clic sulla riga N. 4, che rappresenta l'entità curva in Cerchio C.

   I dati di progetto dell'entità curva vengono visualizzati in una tabella a tre colonne nella finestra Parametri di layout profilo, in cui è possibile esaminarli e modificarli con facilità.

   Nel gruppo Criteri di progettazione della finestra di dialogo Parametri di layout profilo, viene visualizzato un simbolo accanto ad ogni proprietà di criterio di progettazione violata. Nel gruppo parametri layout, i parametri reali di ogni sottoentità vengono visualizzati nella colonna Valore. Nella colonna Vincoli vengono visualizzati i valori dei criteri di progettazione che devono essere soddisfatti dalle sottoentità. Viene visualizzato un simbolo accanto alla riga Valore K perché il valore viola i criteri di progettazione. Come accade per la finestra della Carta e la vista Entità profilo, viene visualizzato il controllo di progettazione violato, ma non vengono contrassegnati i singoli parametri che violano il controllo.

Correggere le violazioni dei criteri di progettazione

1. Nel gruppo Parametri layout della finestra Parametri layout profilo, impostare il valore Lunghezza su 65.000m. Premere Invio.

   Notare che il simbolo di avvertimento viene eliminato dal gruppo Controlli di progettazione e dalla riga 4 della vista Entità profilo. Il nuovo valore della lunghezza della curva soddisfa il valore specificato dal controllo di progettazione. L'aumento della lunghezza della curva influisce anche sul valore K che viene aumentato per soddisfare il valore minimo di Distanza di visibilità luci anteriori.

2. Nella vista Entità profilo, fare clic sulla riga N. 2, che rappresenta l'entità curva nel Cerchio B.
3. Nel gruppo Parametri layout della finestra Parametri layout profilo, impostare il valore Lunghezza su 35.000m. Premere Invio.

   Il simbolo di avvertimento viene eliminato dal gruppo Controlli di progettazione ma non dalla riga Valore K o dalla vista Entità profilo.

   La curva ancora non soddisfa il valore K minimo per la distanza di visibilità per il sorpasso e quindi i simboli di avvertimento sono visibili. Per cancellare un simbolo di avvertimento, le entità devono soddisfare tutti i valori specificati nel file dei criteri di progettazione e nei controlli di progettazione applicabili.

   Suggerimento:

   Per risolvere una violazione al Valore K minimo per la distanza di visibilità per il sorpasso sono disponibili due metodi:

   • Aggiungere una nuova velocità di progetto alla progressiva da cui inizia la curva. È possibile eseguire questa operazione nella scheda Criteri di progettazione della finestra di dialogo Proprietà tracciato.
   • Stabilire l'intervallo di progressiva lungo la curva come una zona non di sorpasso. Questa soluzione non elimina il simbolo di avvertimento dalla Carta ed è preferibile quindi annotare il simbolo e la zona non di sorpasso nella stampa finale.

Per continuare con l'esercitazione successiva, passare a Visualizzazione e modifica di viste profilo.
