Esercizio 3: Rinumerazione degli indicatori di tabella

In questo esercizio vengono rinumerati gli indicatori della tabella creati nell'esercizio precedente.

Verranno rinominati gli indicatori di tabella della curva intorno alla strada senza uscita sul tracciato East Street seguendo un modello in senso orario. Per specificare il numero iniziale e l'incremento in base a quali rinominare gli indicatori della tabella si utilizza la finestra di dialogo Numerazione indicatori tabella.

Questo esercizio è la prosecuzione dell'Esercizio 2: Conversione di etichette in indicatori.

Esaminare le impostazioni di numerazione indicatori tabella

Nota:

In questo esercizio viene utilizzato il file Labels-4a.dwg con le modifiche apportate nell'esercizio precedente. In alternativa è possibile aprire il file Labels-4b.dwg dalla cartella delle Carte di esercitazione.

1. Nella scheda Impostazioni dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome della Carta. Fare clic su Numerazione indicatori tabella.
2. Nella finestra di dialogo Numerazione indicatori tabella, notare che i valori dei numeri iniziali di Creazione indicatore tabella non sono impostati su 1 come nell'Esercizio 2: Conversione di etichette in indicatori.

   I valori dei numeri iniziali sono costituiti dalle prime cifre successive disponibili in base agli indicatori di transizione, curva e linea esistenti nella Carta e al valore di incremento specificato. Se si aggiungono altri indicatori di tabella nella Carta, tali valori impediscono la duplicazione dei numeri di indicatore.

   Nota:

   Nella finestra di dialogo Numerazione indicatori tabella sono specificate le impostazioni di numerazione delle etichette per tutti gli oggetti. Le impostazioni che vengono specificate nei successivi passaggi si applicano agli indicatori di tabella per tutti gli oggetti.

3. Sotto Rinumerazione indicatori tabella, accettare i valori di default.

   In questo esercizio, la numerazione della curva viene ripresa da 1 con un incremento di 1.

4. Fare clic su OK.

Rinumerare gli indicatori di tabella

1. Nella Carta, ingrandire l'area intorno alla strada senza uscita alla fine del tracciato East Street.
2. Fare clic sull'indicatore di un'etichetta per selezionarla. Fare clic sulla scheda Etichettegruppo ModificaRinumera indicatori.
3. Fare clic sull'indicatore C6.

   Viene notificato che il numero di indicatore 1 esiste già. Se si preme Invio, a questo indicatore viene applicato il primo indicatore di curva successivo disponibile. In questo esercizio, è possibile accettare un indicatore duplicato, dal momento che, continuando la rinumerazione, i duplicati verranno risolti.

4. Alla riga di comando, digitare C per creare un indicatore di tabella di curva duplicato.

   L'indicatore di tabella di curva ora si chiama C1.

5. Premere ESC.
6. Ripetere i passaggi da 3 a 5 per gli indicatori di tabella di curva rimasti in modo che siano etichettati da C1 a C7 in senso orario intorno alla strada senza uscita.

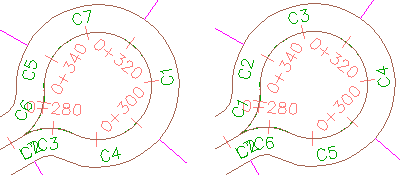

   Indicatori tabella: originale (sinistra) e rinumerato (destra)

7. Eseguire la panoramica della tabella di curva e di linea delle particelle appena create nell'Esercizio 2: Conversione di etichette in indicatori.

   La tabella è stata automaticamente aggiornata per riflettere la nuova numerazione della curva.

   Ulteriori approfondimenti: aggiungere etichette segmenti alla particelle restanti lungo il tracciato East Street e quindi convertire le etichette in indicatori di tabella. Rinumerare gli indicatori di tabella lungo la fascia di rispetto seguendo un modello in senso orario.

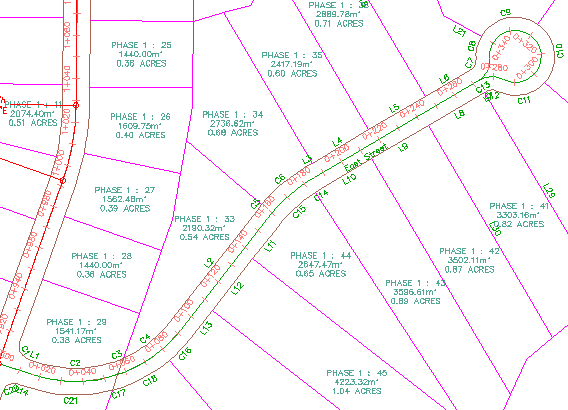

   Indicatori di tabella rinumerati lungo la fascia di rispetto

Per continuare con l'esercitazione successiva, passare a Utilizzo degli stili di etichetta.
