Creazione di un sistema LRS

1. In Infrastructure Administrator, effettuare una delle seguenti operazioni:
   • Fare clic su Enterprise e stabilire la connessione al modello di settore Enterprise. Aprire un progetto.
   • Fare clic su File e aprire un progetto.
2. Fare clic su Modello di dati nel nodo relativo al modello di settore della struttura ad albero.
3. Creare argomenti per gli elementi e i segmenti.
4. Creare classi di entità geografiche negli argomenti relativi ad elementi e segmenti.

   È possibile che siano già state definite classi di entità geografiche che si desidera utilizzare per le classi di entità geografiche LRS. In caso contrario, creare classi di entità punto e linea nell'argomento Elemento. Creare una classe di entità geografiche stringa di linee nell'argomento Segmento.

   La classe di entità geografiche segmento è la classe di entità geografiche geometria che rappresenta l'asse. I segmenti consecutivi vengono assegnati ad un asse e utilizzati come geometria di riferimento. I parametri di riferimento per gli elementi sono l'asse e la misura definiti per ogni entità geografica segmento.

5. In Amministrazione modello di dati fare clic con il pulsante destro del mouse sul nodo dei sistemi LRS e scegliere Crea sistema di riferimento lineare.
6. Nella finestra di dialogo Crea sistema di riferimento lineare specificare un nome per il sistema LRS.
7. Immettere un prefisso.

   Il prefisso viene utilizzato quando si assegna un nome agli elementi creati in tale sistema LRS. In Infrastructure Administrator è possibile creare una classe di entità geografiche utilizzando lo schema di denominazione LRS_{prefix}_axis_asset. In questo modo è possibile associare le entità geografiche elemento all'asse e memorizzare le informazioni di offset e la misura. Una classe di entità geografiche di questo tipo è definita classe di entità geografiche tabella.

8. Immettere una didascalia.

   La didascalia viene visualizzata in Amministrazione modello di dati. Per modificarla in un secondo momento selezionarla, quindi fare ulteriore clic su di essa, oppure fare clic con il pulsante destro del mouse sulla didascalia e fare clic su Modifica didascalia sistema LRS.

9. Specificare la classe di entità geografiche segmento.

   Ad esempio, specificare la classe di entità geografiche stringa di linee nell'argomento Segmento. È possibile selezionare solo classi di entità geografiche stringa di linee. Se per il Modello di dati non viene specificata alcuna classe di entità geografiche stringa di linee, l'elenco di classi di entità geografiche selezionabili è vuoto.

10. Specificare se un numero positivo rappresenta un offset a destra o a sinistra.
11. Fare clic su Crea.
12. Espandere il nuovo sistema LRS per visualizzare le classi di entità geografiche in esso disponibili.
13. Aggiungere le classi di entità geografiche all'elenco Impostazioni elemento utilizzate nel sistema LRS.

    Per ogni classe di entità geografiche aggiunta specificare il Tipo di riferimento (Statico, Basato sulla misura o Basato sulla posizione) e il Tipo di rotazione (Assoluto o Relativo)

    • Gli elementi statici hanno una posizione geografica fissa e non si spostano lungo un asse.
    • Gli elementi basati sulla posizione sono posizionati in corrispondenza di una posizione geografica specifica lungo l'asse.
    • Gli elementi basati sulla misura sono posizionati in corrispondenza di valori di misura specifici lungo l'asse.

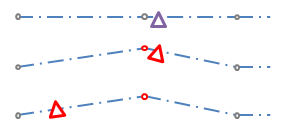

    • Gli elementi con un tipo di rotazione relativo ruotano automaticamente per allinearsi all'asse quando la geometria dei segmenti sottostanti viene modificata.

    • Gli elementi con un tipo di rotazione assoluto mantengono invece il relativo orientamento quando la geometria dei segmenti sottostanti viene modificata.

14. Nel riquadro a sinistra, fare clic su Gestione esplorazione.
15. In Selezionare i nodi da visualizzare nel profilo selezionare il sistema LRS creato.

Come creare o modificare elementi LRS mediante moduli

1. In Infrastructure Administrator, effettuare una delle seguenti operazioni:
   • Fare clic su Enterprise e stabilire la connessione al modello di settore Enterprise. Aprire un progetto.
   • Fare clic su File e aprire una Carta o un modello di settore.
2. Espandere il nodo Modello di settore e fare clic su Progettazione modulo.

   Progettazione modulo viene visualizzato nel riquadro a destra. Gli argomenti e le classi di entità geografiche vengono visualizzati nel riquadro di esplorazione dei moduli.

3. Nel riquadro di esplorazione dei moduli, selezionare una classe di entità geografiche LRS per visualizzare il modulo corrispondente nel riquadro a destra.

   Ad esempio, selezionare un'entità geografica tabella riferimenti elementi dell'asse LRS. Le tabelle LRS vengono create automaticamente quando si crea un sistema LRS.

4. Selezionare il tipo di modulo desiderato, ad esempio quello di default, quindi fare clic su Modifica.
5. Nella scheda Proprietà impostare È obbligatorio su False.
6. Fare clic su Aggiungi.
