Nella tabella di sistema TB_JOB_STATE_TRANSITION sono memorizzate le regole di transizione dei job, a cui l'utente può aggiungerne ulteriori. È necessario comunque definire tali eventuali integrazioni all'inizio della configurazione dei job e dell'acquisizione dei dati.
|
Attributi di TB_JOB_STATE_TRANSITION |
Descrizione |
|
|
PREDECESSOR_ID |
Memorizza la chiave esterna allo stato precedente (TB_JOB_STATE) nel diagramma di stato. |
|
|
SUCCESSOR_ID |
Memorizza la chiave esterna allo stato successivo (TB_JOB_STATE) nel diagramma di stato. |
|
|
TRANSITION_TYPE |
Consente di specificare il valore che stabilisce quale azione effettuare durante l'esecuzione della transizione di stato.
|
|
|
TRANSITION_DIRECTION |
Consente di specificare il valore che stabilisce la direzione della transizione: avanti (F) o indietro (B). Esempio: una transizione in avanti potrebbe essere un processo di unione (aperto > in sospeso). Una transizione all'indietro potrebbe essere l'annullamento di un processo di unione (in sospeso > aperto). |
|
Non è possibile eseguire una transizione all'indietro di tipo D (elimina).
Nella tabella seguente sono illustrate le regole di transizione di default degli stati del job.
|
ID |
Predecessore |
Successore |
Direzione |
Digitare |
|
1 |
Aperto (3) |
In sospeso (2) |
Avanti (F) |
Unione (M) |
|
2 |
In sospeso (2) |
Aperto (3) |
Indietro (B) |
Unione (M) |
|
3 |
In sospeso (2) |
Attivo (1) |
Avanti (F) |
Unione (M) |
|
4 |
Aperto (3) |
Eliminato (4) |
Avanti (F) |
Elimina (D) |
|
5 |
In sospeso (2) |
Eliminato (4) |
Avanti (F) |
Elimina (D) |

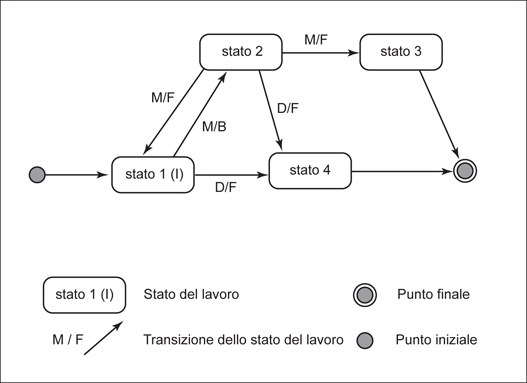

Stati job e transizioni degli stati del job È possibile eseguire una transizione in avanti (F) o indietro (B). Se viene attivata l'opzione M, le entità geografiche coinvolte nell'operazione vengono unite.
Il punto iniziale può avere un solo stato iniziale quale successore. Può esserci un solo stato iniziale.
