Informazioni sulla quotatura ortogonale

Esistono diversi tipi di quotatura ortogonale. A seconda del tipo di quotatura,il sistema adotta l'attributo LINE_TYPE o POINT_TYPE per distinguere fra punti e linee. Nei modelli di visualizzazione questi attributi vengono utilizzati per l'applicazione di stili ai layer di quotatura.

Ad esempio, se l'ascissa è stata estesa perché un punto ortogonale è posizionato dietro il suo punto finale, la linea è di tipo OAE ed è possibile impostare lo stile su linea tratteggiata.

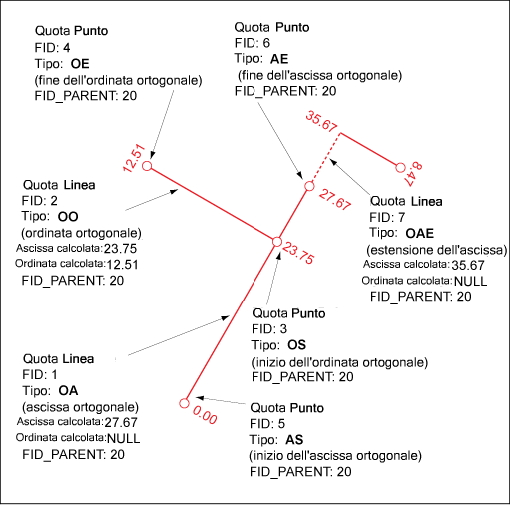

Modello di dati: componenti di una quota ortogonale.

Una quotatura ortogonale consiste di punti e linee, come visualizzato nella tabella seguente.

Tipo di Quotatura ortogonale	Descrizione
OC = ortogonale completo	Quotatura ortogonale di default che comprende linee ed etichette. È composta da: Linea di tipo OA = ascissa ortogonale Linee di tipo OAE = estensione dell'Ascissa ortogonale, solo se un'ordinata è posta oltre al punto iniziale o finale dell'ascissa Punto di tipo AS = punto iniziale dell'ascissa Punto di tipo AE = punto finale dell'ascissa Linee multiple di tipo OO: ordinate Per ogni ordinata: punto di tipo OS: punto iniziale dell'ordinata Per ogni ordinata: punto di tipo OE: punto finale dell'ordinata
OE = linea base dell'estensione ortogonale	Quotatura ortogonale basata sull'estensione di una linea base. Ad esempio, utilizzando un segmento di un edificio come ascissa. È composta da: Linea di tipo OAB = ascissa ortogonale Linee di tipo OAE = estensione dell'ascissa ortogonale, solo se un'ordinata è posta oltre al punto iniziale o finale dell'ascissa Punto di tipo AS = punto iniziale dell'ascissa Punto di tipo AE_ = punto finale dell'ascissa. Notare il tipo di linea speciale. In Gestione visualizzazioni, utilizzare il tipo di linea AE_ per nascondere il punto finale del disegno. Linee multiple di tipo OO: ordinate Per ogni ordinata: punto di tipo OS: punto iniziale dell'ordinata Per ogni ordinata: punto di tipo OE: punto finale dell'ordinata

Entrambi i tipi di quotatura OC e OE supportano la quotatura dell'entità geografica incorporata. Un'entità geografica incorporata è una linea che interseca l'ascissa ortogonale. Il punto di intersezione può essere incorporato come qualsiasi altro punto ortogonale.

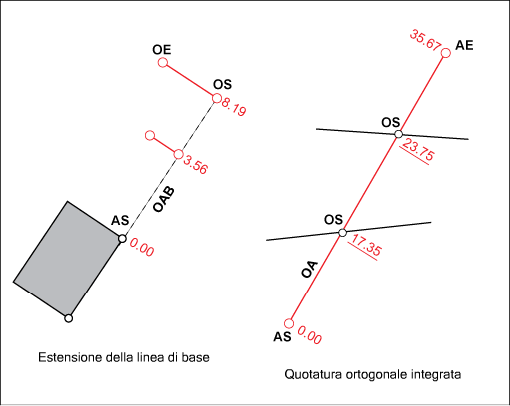

Componenti di una quota ortogonale della linea base e quota incorporata
