Utilizzare le impostazioni di posizionamento e orientamento etichette per specificare la posizione delle etichette rispetto alla geometria delle entità geografiche. Queste impostazioni definiscono la posizione di un punto di inserimento di una casella di testo in relazione a un punto iniziale, intermedio o finale dell'entità geografica.

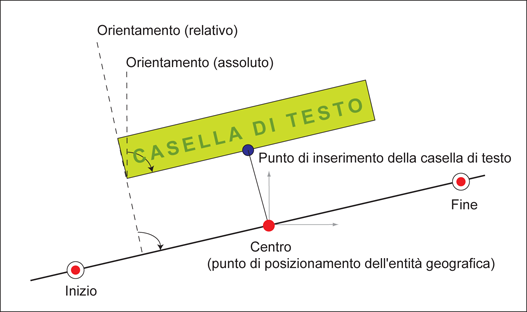

Modello di dati: definizione del posizionamento e dell'orientamento delle etichette.
I valori di Posizionamento specificano la posizione del punto di inserimento della casella di testo rispetto all'entità geografica.
Fare clic sul punto iniziale, intermedio o finale sulla linea per specificare un punto di posizionamento nell'entità geografica (riferimento):
- Per le linee con più segmenti, il centro è il punto medio del segmento intermedio (se il numero di segmenti è dispari) o il segmento dopo il centro (se il numero di segmenti è pari).
- Per i punti il riferimento è il punto.
- Per i poligoni il riferimento è il centro.
Per impostare i valori di offset, nella finestra di dialogo Proprietà etichetta effettuare una delle selezioni seguenti:
- Assoluto: specifica la posizione del punto di inserimento della casella di testo rispetto a nord ed est reali.
- Relativo: specifica la posizione del punto di inserimento della casella di testo rispetto ad una linea perpendicolare alla direzione dell'entità geografica.
Immettere i valori relativi al nord e all'est per specificare l'offset dal punto di posizionamento dell'entità geografica al punto di inserimento della casella di testo.
- Ad esempio, i valori di offset assoluto della figura riportata sopra sono: circa dY = - 1 (est); dX = 2 (nord).
- Ad esempio, i valori di offset relativo della figura riportata sopra sono:
circa dY = 0 (est), dX = 3 (nord).
I valori di Orientamento specificano un angolo di rotazione per la casella di testo. Selezionare una delle opzioni seguenti:
- Orientamento Assoluto: riferimenti al nord reale. Ad esempio, i valori della figura riportata sopra sono: circa 90 gon.
- Orientamento Relativo: riferimenti ad una linea perpendicolare alla geometria dell'entità geografica. Ad esempio, i valori della figura 22 sono di circa 100 gon. Per i punti, il valore si riferisce ad un orientamento memorizzato possibile.
