Informazioni sulla quotatura allineata

Esistono diversi tipi di quotatura allineata. A seconda del tipo di quotatura,il sistema adotta l'attributo LINE_TYPE o POINT_TYPE per distinguere fra punti e linee. Nei modelli di visualizzazione questi attributi vengono utilizzati per applicare stili ai layer di quotatura.

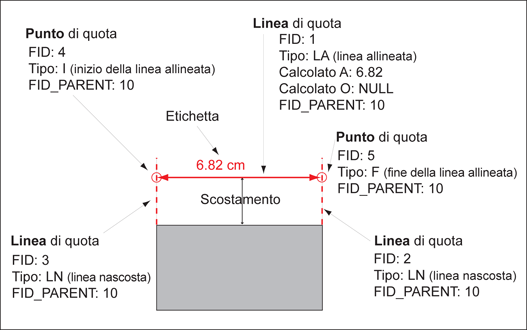

Modello di dati: componenti di una quota allineata.

Una quotatura allineata consiste di punti e linee, come visualizzato nella tabella seguente.

Tipo di Quotatura allineata	Descrizione
AC = allineamento completo	Quotatura allineata di default comprendente linee ed etichette. È composta da: Linea di tipo AL: ascissa Linee di tipo HL: linea ausiliare delle ordinate Punto di tipo S: punto iniziale dell'ascissa Punto di tipo E: punto finale dell'ascissa
AA = solo ascissa allineata	Quotatura allineata dove viene tracciata solamente l'ascissa e nessuna linea delle ordinate. È composta da: Linea di tipo AL: ascissa Linee di tipo HL_: linee ausiliarie delle ordinate. Notare il tipo di linea speciale. In Gestione visualizzazioni, utilizzare il tipo di linea HL_ per nascondere questa linea ausiliare nel disegno. Punto di tipo S: punto iniziale dell'ascissa Punto di tipo E: punto finale dell'ascissa
Solo testo allineato	Quotatura allineata comprendente l'etichetta, ma nessuna ascissa o linea delle ordinate. Ad esempio, per visualizzare sul disegno la lunghezza di un segmento di edificio senza alcuna linea. È composta da: Linea di tipo AL: ascissa. Notare il tipo di linea speciale. In Gestione visualizzazioni, utilizzare il tipo di linea AL_ per nascondere l'ascissa nel disegno. Punto di tipo S: punto iniziale dell'ascissa Punto di tipo E: punto finale dell'ascissa

Nota: Nelle opzioni del modello di settore è possibile specificare un valore di offset costante.
