Esercizio 3: Visualizzazione di testo lungo una curva

Per le entità geografiche lineari, è possibile specificare che l'etichetta di un'entità geografica segua la curva della linea. Ad esempio, è possibile visualizzare il nome dei fiumi lungo le pieghe e le curve. Per questo esercizio viene utilizzata l'entità geografica Posizionamento avanzato per etichettare i torrenti nella Carta.

Nota: Per questo esercizio viene utilizzata la Carta modificata in Esercizio 2: Uso di un'espressione per affinare le etichette.

Visualizzazione di testo lungo una curva

1. Aprire la Carta modificata e salvata negli esercizi precedenti.

   In quel caso era stata utilizzata l'opzione Salva con nome per salvare la Carta con un nuovo nome.

2. Nel riquadro Attività, passare a Gestione visualizzazioni, se non è già visualizzato.

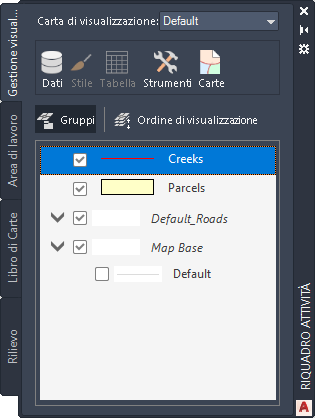

3. Selezionare il layer Creeks, quindi fare clic su Stile.

4. Nell'Editor di stile, fare clic sulla cella in Stile nella metà inferiore della finestra.
5. Nella finestra di dialogo Stile linea, impostare il valore di Colore su blu o verde, quindi fare clic su Applica e su Chiudi.
6. Nell'Editor di stile, fare clic sulla cella in Etichetta entità geografiche nella metà inferiore della finestra.
7. Nella finestra di dialogo Stile etichetta, effettuare le seguenti operazioni:
   • Fare clic su Aggiungi etichetta.
   • In Testo, selezionare NAME.
   • Per Colore sfondo testo, selezionare Nessun colore.
   • In Avanzate, assicurarsi che il valore di Posizione etichetta sia impostato su Ripeti.
   • Fare clic su Applica, quindi su Chiudi.
8. Chiudere l'Editor di stile.

Situazione

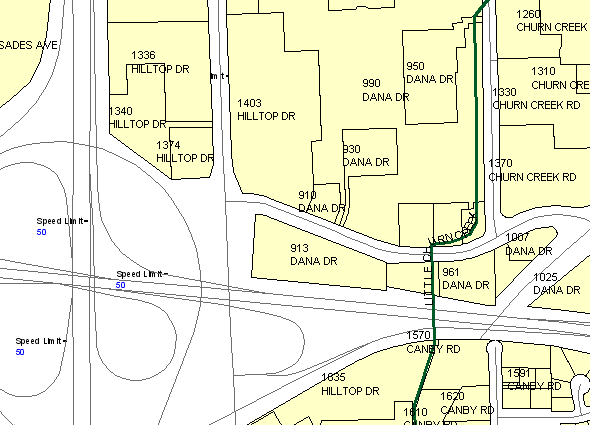

Ingrandire la Carta per visualizzare i nomi sui torrenti.

Per procedere con questa esercitazione, passare all'Esercizio 4: Aggiunta di testo statico.
