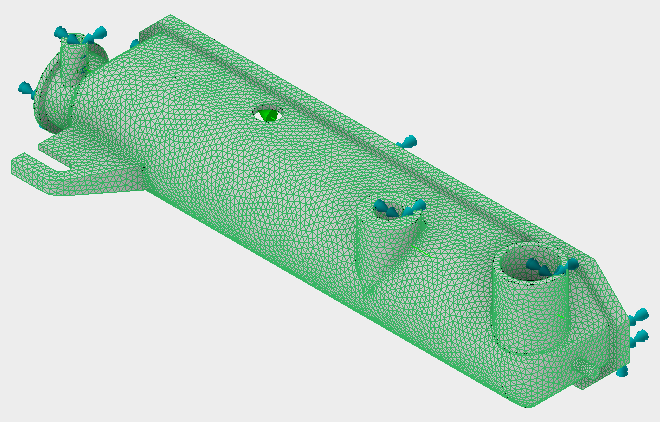

La mesh di default applicata da Inventor Nastran deve essere rifinita per acquisire la distribuzione mutevole dell'orientamento delle fibre in tutto il modello. Ogni punto di integrazione rappresenterà un tensore di orientamento delle fibre univoco quando viene mappato in Advanced Material Exchange. Dobbiamo anche disabilitare l'integrazione ridotta per gli elementi CTETRA.
- Fare clic su
Impostazioni mesh.
- Impostare Dimensioni elemento su 4 mm.
- Fare clic su Genera mesh.
- Fare clic su OK.
- Nella struttura del progetto, fare doppio clic su Parametri
.
- Digitare TETREDORD nel campo Trova.
- Impostare TETREDORD su DISATTIVO nel menu a discesa.
- Fare clic su OK.
La voce MATXM, che definisce il materiale di Advanced Material Exchange, richiede che l'integrazione ridotta sia stata disattivata. A tale scopo:
