In questa esercitazione vengono fornite istruzioni dettagliate per analizzare un modello di serbatoio del radiatore caricato con fibre. Innanzitutto, viene preparato un modello di elementi finiti mediante Inventor Nastran. Successivamente, Advanced Material Exchange viene utilizzato per mappare i risultati da Moldflow al modello strutturale. Infine, viene eseguita l'analisi strutturale del serbatoio del radiatore e i risultati vengono visualizzati in Inventor Nastran.

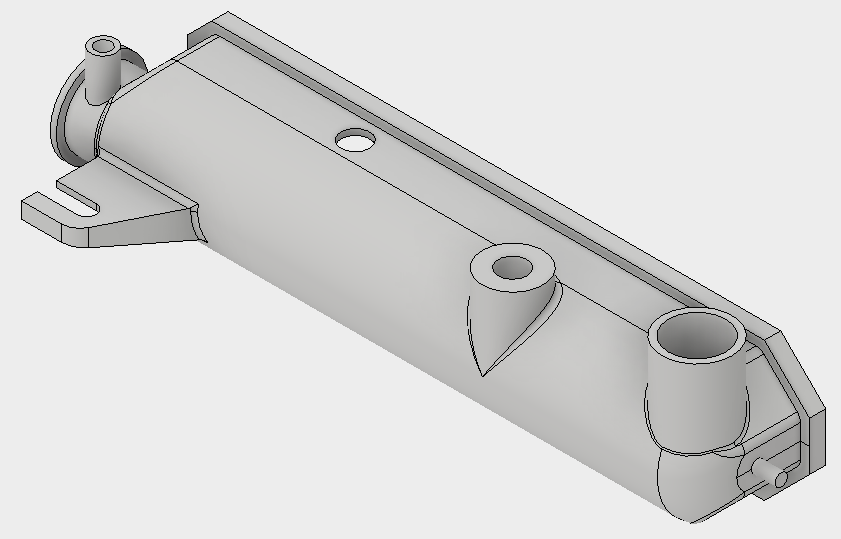

La parte della serbatoio del radiatore viene creata con il materiale rinforzato con fibre di vetro Extron 3019 HS. Il modello è già stato simulato in Moldflow utilizzando un'analisi di riempimento + impaccamento per determinare gli orientamenti della parte riempita di fibre.
I modelli utilizzati in questa esercitazione sono disponibili per il download qui.
